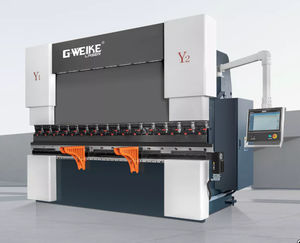

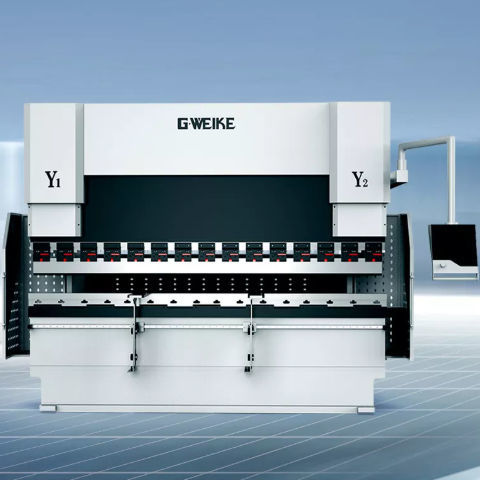

油圧サーボプレスブレーキ HG

CNC自動精密

製品
高精度の板金曲げ用CNCプレスブレーキ。剛性の高い構造と正確な同期制御により、精密な曲げ加工を実現します。

特長

• 高い安定性：有限要素設計によりフレームを最適化し、応力除去のため焼鈍処理を施して鋼材特性と構造安定性を確保しています。
• 精度の確保：油圧サーボシステムと国際規格の検出部品を組み合わせ、高い同期制御精度を提供し、曲げ精度と繰り返し位置決め精度を保証します。
• 制御システム：オランダ製DELEM DA-53T CNCを採用しており、曲げ工程の総材料長を自動計算し、2Dタッチ式グラフィックプログラミングが可能です。
• サンプル表示：製品ページには曲げ加工サンプルや実例画像を掲載しています。

用途

• ファイリングキャビネット
• 電気キャビネット
• 調理器具
• カーテンウォール
• ドア・エレベーター業界
• 家電
• 風力・通信
• 造船

技術パラメータ（表）
機械型式 | 10032 | 13032 | 17032 | 20032
公称圧力 | 1000 | 1300 | 1700 | 2000
作業長さ | 3200 | 3200 | 3200 | 3200
コラム間距離 | 2600 | 2600 | 2600 | 2600
最大開口高 | 480 | 480 | 480 | 480
スライダーストローク | 200 | 200 | 200 | 200
喉深さ | 400 | 400 | 400 | 400
曲げ高速下降 | 180 | 180 | 180 | 150
ワーク | 10 | 10 | 10 | 9
復帰 | 160 | 160 | 160 | 130
主モーター出力（kW） | 7.5 | 11 | 15 | 18.5
X軸移動量 X (mm) | 500 | 500 | 500 | 500
X軸速度 X (mm/min) | 300 | 300 | 300 | 300
R軸移動量 R (mm) | 200 | 200 | 200 | 200
R軸速度 R (mm/s) | 60 | 60 | 60 | 60

特性 / 技術仕様

• シリーズ：HG Series
• 公称圧力：1000 / 1300 / 1700 / 2000（型式により異なる）
• 作業長さ：3200 mm
• コラム間距離：2600 mm
• 最大開口高：480 mm
• スライダーストローク：200 mm
• 喉深さ：400 mm
• 曲げ高速下降速度：180 mm/s（大多数の型式） / 150 mm/s（20032）
• ワーク：10（大多数の型式） / 9（20032）
• 復帰：160 mm（大多数の型式） / 130 mm（20032）
• 主モーター出力：7.5 / 11 / 15 / 18.5 kW（型式別）
• X軸移動量：500 mm；X軸速度：300 mm/min
• R軸移動量：200 mm；R軸速度：60 mm/s
• 制御システム：DELEM DA-53T（オランダ）による2Dタッチ式グラフィックプログラミングと材料長自動計算
