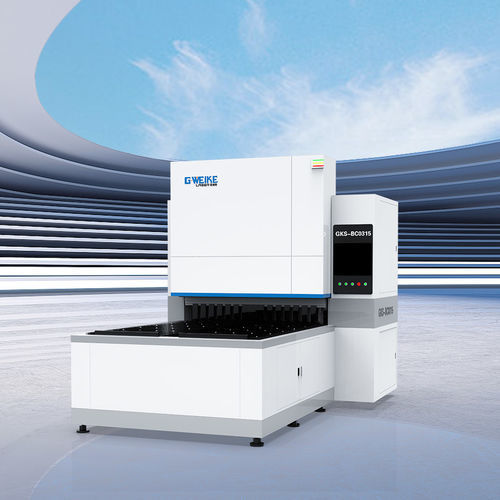

油圧式プレスブレーキ GKS-BC0315CNC高速自動
お気に入りに追加する
商品比較に追加する
特徴
- 作動
- 油圧式
- 制御
- CNC
- その他の特徴
- 精密, 自動, 高速, 高性能, 高速
- 押しつけ力
200,000 kN
- 折りたたみの長さ
1,500 mm
(59.1 in)- エンジン出力
最大: 40 kW
(54.38 hp)最少: 2 kW
(2.72 hp)- 本体長さ
3,780 mm
(149 in)- 装置幅
2,510 mm
(98.82 in)- 装置高さ
2,790 mm
(109.84 in)- 包装重量
10,600 kg
(23,369 lb)
詳細
概要
GKS-BC0315は吸着式のCNCパネル曲げ機で、最大曲げ長1500 mmの板材を対象とした高速自動曲げを実現します。標準10軸制御、自動供給、固定ユニバーサルツールを備え、複雑な成形や大量のバッチ生産での手作業を低減します。
主な特長
性能ハイライト
用途
技術仕様
GKS-BC0315は吸着式のCNCパネル曲げ機で、最大曲げ長1500 mmの板材を対象とした高速自動曲げを実現します。標準10軸制御、自動供給、固定ユニバーサルツールを備え、複雑な成形や大量のバッチ生産での手作業を低減します。
主な特長
- 高速自動曲げ：曲げあたり最小サイクル0.2秒で生産性を向上。
- 精密で複雑な成形を可能にする10軸制御。
- 連続バッチ生産を支える自動供給・自動曲げにより作業負荷を低減。
- セットアップ時間と工具交換を削減する固定ユニバーサル曲げ工具。
- アーク、ヘミング、リターンベンド、閉形状などを高い再現性で加工可能。
性能ハイライト
- 連続曲げの最小速度：曲げあたり0.2秒。
- 最大供給速度：120 m/min。
- 高い日産性を想定（例：1日あたり5000枚以上の曲げに相当）。
用途
- キャビネット・盤類の製造
- 家電パネル
- 家具部品
- 建築用板金、カーテンウォール、扉、エレベーター
- その他の量産される成形部品
技術仕様
- 型式：GKS-BC0315
- 供給構造：吸着式
- 軸数：標準10軸
- 最大曲げ長：1500 mm
- 最大曲げ高さ：170 mm
- 片側最小曲げ寸法：230 mm
- 両側最小成形寸法：340 mm
- 四辺最小成形寸法：410 mm × 340 mm
- 最大板長：1500 mm
- 最大板幅：1250 mm
- 最小アール半径：6 mm
- 連続曲げ最小速度：0.2 s
- 最大供給速度：120 m/min
- 曲げ角範囲：0–180°
- 曲げ能力：炭素鋼 1.5 mm / ステンレス鋼 1.0 mm / アルミニウム 2.0 mm
- 定格電圧：380 V AC
- ピーク電力：約40 kW
- 平均電力：約2 kW
- 機械総重量：約10.6 t
- 外形寸法：3780 mm × 2510 mm × 2790 mm
