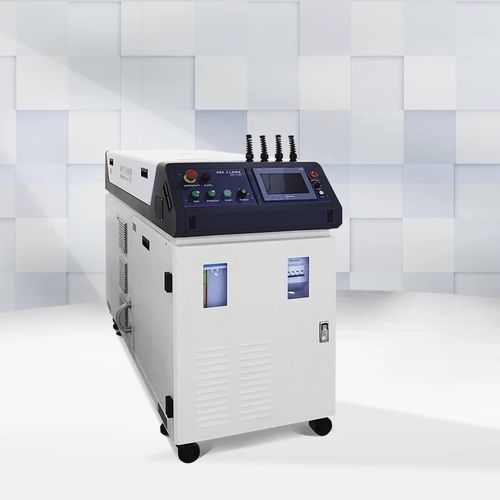

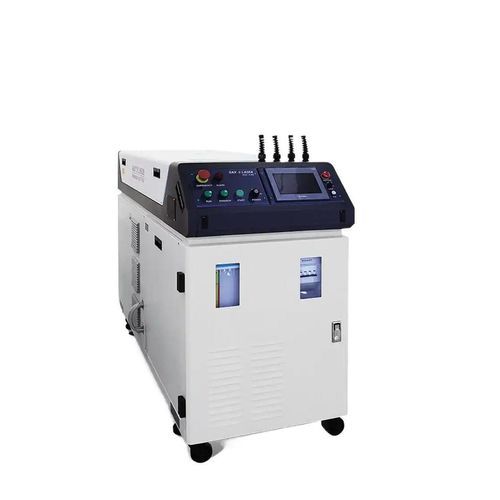

スポット溶接用溶接機 PB80

レーザー単相

要約情報

• 深幅比が高く、溶接幅が狭く、熱影響域が小さく、変形が少なく溶接速度が速い。
• 溶接継ぎ目は平滑で、溶接後の加工は不要または最小限で済む。
• 気孔のない溶接継ぎ目を得られる。母材の不純物分布を低減/最適化でき、溶接組織が微細化され、溶接強度と靭性は母材と同等またはそれ以上となる。
• 小さい焦点、精密な位置決めが可能で、制御性に優れ自動化への組み込みが容易である。
• 特定の異種材料組合せの溶接が可能である。
• スポット溶接、バット溶接、ラップ／シール溶接などの継手形態に対応する。
• 細かいスポットと強い貫通力、設置の柔軟性および遠隔操作が可能である。

アプリケーション
PB80は低エネルギーのスポット溶接、低平均出力および高速スポット溶接用途向けに設計されています。振鏡（ガルバノメータ）による高速走査溶接ステーションとの併用を推奨します。主な用途分野は携帯電話筐体・シールド、液晶表示用ソフトPCBのはんだ付け、光学部品やマイクロエレクトロニクス部品の溶接、医療用精密部品の溶接などです。

製品概要
レーザー電源はパルスキセノンランプを駆動し、コンデンサキャビティを介してNd3+:YAGレーザ結晶を励起する光パルスを生成します。レーザ共振器で発振した後、1064 nmのパルスレーザが出力されます。PLCまたは産業用PCの制御下で、パルスレーザは拡束、反射または光ファイバを介して伝送され、被加工物に集光され溶接を行います。パルス周波数、パルス幅、波形、テーブル速度などはプロセス要件に合わせて制御可能です。

技術仕様
モデル: PB80
レーザー種別: YAG
レーザー波長: 1064 nm
平均出力: 80 W
ピーク出力: 5 kW（9 kW オプション）
最大レーザーエネルギー: 50 J
パルス幅: ≤50 ms
パルス周波数: ≤100 Hz
波形数: 50 組
光ファイバ出力数: 標準1チャネル、最大6チャネル
ビーム分割方式: エネルギー分割または時間分割
ファイバ芯径: 0.4 mm
閉ループフィードバック方式: レーザ出力フィードバック
照準/位置決め: 赤色ガイド光（CCDオプション）
冷却方式: 内蔵空冷
本体消費電力: 5 kW
電源: 220 V ±10% / 50 Hz / 25 A
本体重量: 350 kg
寸法 (L×W×H): 1210 × 550 × 1085 mm

特性 / 技術仕様

• モデル: PB80
• レーザー種別: YAG
• 波長: 1064 nm
• 平均出力: 80 W
• ピーク出力: 5 kW（9 kW オプション）
• 最大エネルギー: 50 J
• パルス幅: ≤50 ms
• パルス周波数: ≤100 Hz
• 波形数: 50 組
• 光ファイバ出力: 標準1チャネル、最大6チャネル
• 分割方式: エネルギー分割または時間分割
• ファイバ芯径: 0.4 mm
• 閉ループ制御: レーザ出力フィードバック
• 照準: 赤色ガイド光（CCDオプション）
• 冷却: 内蔵空冷
• 消費電力: 5 kW
• 電源: 220 V ±10% / 50 Hz / 25 A
• 重量: 350 kg
• 寸法 (L×W×H): 1210 × 550 × 1085 mm
