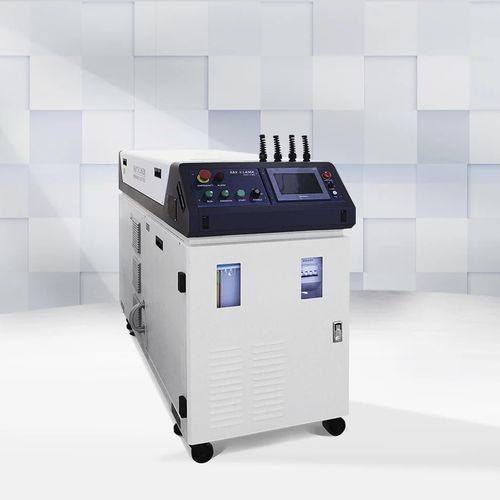

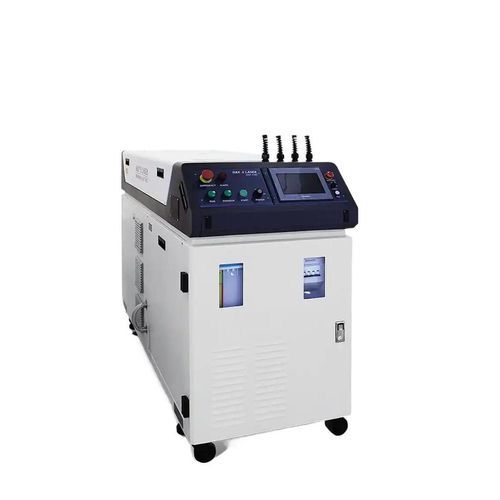

スポット溶接用溶接機 PB25CEレーザー単相移動式
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- レーザー, スポット溶接用
- 電源
- 単相
- その他の特徴
- 移動式
- 出力周波数
100 Hz
詳細
要約情報
アプリケーション
技術仕様（データシート）
特性 / 技術仕様
- 深幅比が高く、溶接幅が狭く、熱影響部が小さく、変形が少ないため、溶接速度が速い。
- 溶接ビードは滑らかで外観が良好。溶接後の後処理は不要または最小限で済む場合が多い。
- 気孔のない高品質な溶接が可能で、母材の不純物を低減・最適化できる。溶接組織は細化可能で、溶接部の強度と靱性は母材に匹敵または上回ることがある。
- 焦点スポットが小さく、精密制御により高精度な位置決めが可能で、自動化への組み込みが容易。
- 特定の異種材料間の溶接が可能。
- スポット溶接、突合せ溶接、スタック（重ね）シール溶接などに対応。
アプリケーション
- 小型金属部品の接続およびシール用途。
- インダクタ、クリスタル発振子、磁気ヘッド、マイクロモータ、光通信コネクタなどの小型デバイスのスポット溶接、突合せ溶接、ステッチ溶接、シール溶接に適する。
- 携帯通信、電子部品、眼鏡・時計、宝飾、精密機器、医療機器、工芸品・贈答品分野で広く利用されている。
技術仕様（データシート）
- モデル: PB25CE
- レーザタイプ: YAG
- 波長: 1064 nm
- 平均出力: 25 W
- ピーク出力: 3 kW
- 最大エネルギー: 25 J
- パルス幅: ≤ 50 ms
- パルス周波数: ≤ 100 Hz
- 波形グループ数: 50
- ファイバー出力: 標準1系統、最大4系統
- ビーム分割方式: エネルギー分割または時間分割
- ファイバー芯径: 0.2 mm
- 閉ループフィードバック: レーザ出力フィードバック
- 照準/位置決め: 赤色光ガイド（CCDオプション）
- 冷却方式: 内蔵空冷
- 本体消費電力: 2.8 kW
- 電源: 220 V ±10% / 50 Hz / 12 A
- 本体質量: 180 kg
- 寸法（L×W×H）: 1100 × 440 × 850 mm
特性 / 技術仕様
- モデル: PB25CE
- レーザー: YAG、1064 nm
- 平均出力: 25 W；ピーク出力: 3 kW；最大エネルギー: 25 J
- パルス幅/周波数: ≤ 50 ms / ≤ 100 Hz；波形グループ: 50
- ファイバー出力: 標準1系統、最大4系統；ファイバー芯径: 0.2 mm
- 分光方式: エネルギー分割または時間分割；クローズドループ制御: レーザ出力フィードバック
- 照準: 赤色光ガイド（CCDオプション）；冷却: 内蔵空冷
- 消費電力: 2.8 kW；電源: 220 V ±10% / 50 Hz / 12 A
- 質量: 180 kg；寸法: 1100 × 440 × 850 mm
