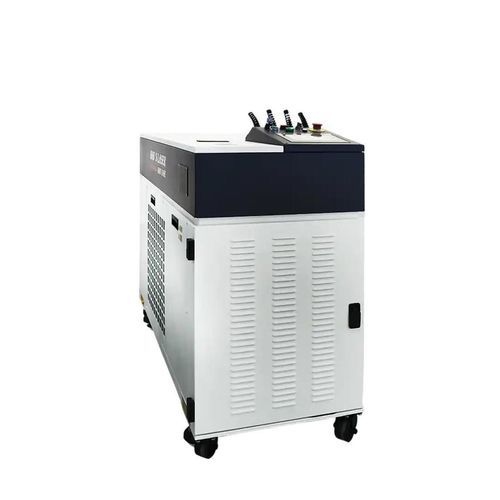

レーザー溶接機 PG3

銅用アルミニウム用

要約
PG3はファイバー結合出力を持つワイドパルスのグリーンYAGレーザーです。ビーム径が小さく、優れたビーム品質と短い焦点距離により、銅・金・銀などの高反射金属に対して均一な浸透と滑らかな溶接を、飛散を抑えて実現します。

特徴

• 波長：532 nm（グリーンレーザー）。
• ピークパルス出力最大 1 kW。
• 従来の1064 nm近赤外レーザーに比べ波長が短く、ビーム品質が優れる。
• 溶接が難しい反射性金属（金、銀、銅）に適し、飛散を低減。
• 高反射材料で均一な溶接深さと滑らかな仕上がりを提供。

用途

• 高反射材料の溶接：銅、アルミニウム、金、銀
• 医療機器
• 携帯電話部品
• 電子部品
• ジュエリー

技術仕様（データシート）
モデル: PG3
レーザータイプ: YAG
波長: 532 nm
平均出力: 3 W
最大ピーク出力: 1 kW
最大パルスエネルギー: 3 J
パルス幅: ≤5 ms
パルス周波数: ≤10 Hz
波形数: 50グループ
ファイバー出力数: 1路
ファイバーコア径: 0.2 mm
閉ループフィードバック制御: レーザーパワーフィードバック
照準/位置決め: 赤色光ガイド（CCDおよびモニターはオプション）
冷却方式: 内部空冷
主機消費電力: 5 kW
電源要件: 220 V ±10% / 50 Hz / 25 A
重量: 350 kg
寸法: 1280 x 550 x 1165 mm

仕様

• モデル: PG3
• タイプ: YAG
• 波長: 532 nm
• 平均出力: 3 W
• ピーク出力: 1 kW
• 最大パルスエネルギー: 3 J
• パルス幅: ≤5 ms
• パルス周波数: ≤10 Hz
• ファイバーコア径: 0.2 mm
• 冷却: 内部空冷
• 消費電力: 5 kW
• 電源: 220 V ±10% / 50 Hz / 25 A
• 重量: 350 kg
• 寸法: 1280 x 550 x 1165 mm
