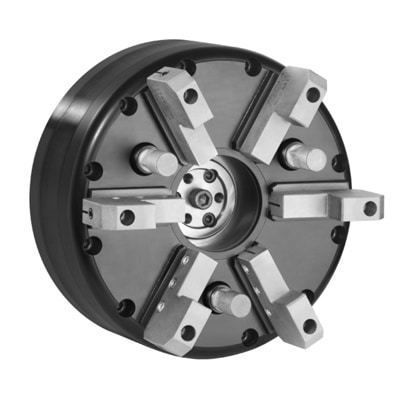

空気圧用途用メンブレン

スチール製高性能

製品概要
汎用加工用途向けの高精度ダイアフラムチャックです。Master Jaw Diaphragm は、摩耗部品を持たないフレキシング式のダイアフラムを採用し、内径・外径の把握において再現性の高い同心性を実現します。

付属部品

• ダブテイル（燕尾）形状のジョー、ユニタイズドダイアフラムアセンブリ
• 自己完結型エアシリンダ
• フェースプレートアダプタ
• 回転スリップカップリング
• 取付け説明書

利点

• 可動する滑動部がないため摩擦・摩耗が発生しない
• フレキシング動作により常に制御された同心性を確保
• ばね鋼製ダイアフラムが内外面への確実な把握圧を発生

技術的特徴
エアはスピンドルとアダプタプレートを介して1/4"の配管で導入されます。空気圧がかかるとピストンが約0.030"前進し、プッシュスリーブがこの動きをダイアフラムに伝えます。ダイアフラムが撓むとジョーが開きワークが装填されます。把握時はエアを遮断しダイアフラムが弛緩、ジョーがワークに接触して中心が出されます。同心性はワーク公差の最大1/3までの振れで制御されます。

用途

• 自動車部品・量産工程
• カムシャフト加工
• 研削および仕上げ研削
• 二次加工：研削、ボーリング、面取り、軽切削旋盤加工

特長 / 技術仕様

• 製品名：Master Jaw Diaphragm（高精度汎用ダイアフラムチャック）
• 作動原理：ダイアフラムのフレキシング、滑動部無し
• エア入口：1/4" 配管（スピンドルおよびアダプタプレート経由）
• ピストンストローク（加圧時）：約0.030"
• ジョーの作動：プッシュスリーブがピストン動作をダイアフラムに伝達；エアで開き、エア遮断で閉じる
• 同心性制御：一定、最大振れ ≤ ワーク許容差の1/3
• 把握圧：ばね鋼ダイアフラムにより内外面に対して得られる
• 付属ハードウェア：ユニタイズドダイアフラムアセンブリ、自己完結型エアシリンダ、フェースプレートアダプタ、回転スリップカップリング
• 典型用途：研削、仕上げ加工、カムシャフト加工、自動車部品、二次加工
