ターニング用途用ワークピースクランプチャック PLD

正面削り引き込みクイックチェンジ

製品概要

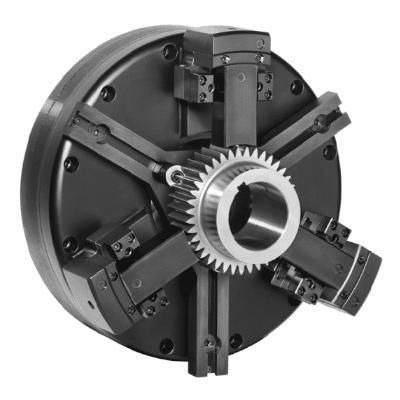

Pitch Line（PLD）ダイアフラムチャックは、高精度の汎用ダイアフラムチャックで、主にギアファミリー向けに設計されています。繰り返し精度、交換性、円形度が重要なハードターンおよび研削加工向けに最適化されています。設計はシンプルなクイックチェンジ方式を中心に構成されており、固定長ピンがダイアフラムのマスタージョーに当たり、ピッチ直径までの距離を延長します。ピンはユニットを整列させるジョー内に収まり、保持ネジ付きのクイックチェンジ差込ハウジングを含みます。摩耗したピンセットの交換は、古いピンをスライドで抜き、新しいピンを挿入するだけで、調整は不要です。

利点

• ジョー交換60秒
• 任意の歯数に対応
• 歯間変動への追従性
• オートロード用同期ピンオプション
• 標準的なプルバック動作
• 高回転用の遠心力補償
• メンテナンス最小 - 可動摺動部なし
• 軽量アセンブリ

技術的特徴

• 固定長ギアピンはギアのピッチ直径からダイアフラムのマスタージョー径まで伸びる。ピンはジョーを貫通するため、ジョーの交換精度は厳密でなくてもよい
• 1/2回転保持ネジ
• ギアピンはOリングでジョーにしっかり保持（図示なし）
• 古いピンを引き抜き新しいピンをスライド挿入するだけで交換可能。調整不要
• 固定長ピンはピッチ直径（P.D.）接触で .0002" 内で均一な長さ

適用分野

• 以下を含むギアファミリー:
  • サン（太陽歯車）
  • リング（内歯車）
  • ピストン
  • 出力（アウトプット）
  • ストレート（スパー）ギア
  • ヘリカルギア
• ハードターンおよび研削加工用途

Pitch Line ブロシュア
詳細な製品情報および仕様は、Pitch Line 製品パンフレットをご参照ください。

技術仕様

• 型式: Pitch Line (PLD) ダイアフラムチャック
• ピッチ直径に位置するクイックチェンジ固定長ギアピン
• ジョー交換60秒
• 1/2回転保持ネジ
• Oリングで保持されるギアピン
• ピン交換: スライドイン/スライドアウトで簡単、調整不要
• P.D.接触で .0002" 内に均一な固定長ピン
• 遠心力補償により高回転に対応
• 標準的なプルバック動作
• 自動供給システム用同期ピンオプション
• メンテナンス最小化; 可動摺動部なし
• ギアファミリーおよびハードターン/研削に適した軽量アセンブリ
