膜回転チャック

プルバックコレットスチール製高精度

製品概要

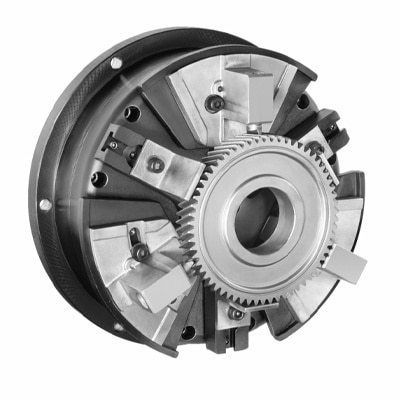

Universal Gear（UG）ダイアフラムチャックは、高精度のダイアフラム式チャックで、工具交換が少ない長期生産向けに設計されています。UGシステムは多様な歯車構成に対応し、上部治具を最小限に抑えます。歯車の切替は迅速で数分で完了可能です。ダイアフラムチャックは可動や摩耗する摺動部を持たないため、ダウンタイムやメンテナンスコストを低減します。

利点

• 摺動部がないため摩擦や摩耗が発生せず、メンテナンス負荷を低減。
• ばね鋼製ダイアフラムが内外面に把持圧を与え、制御された同芯度を実現。
• 生産ロットごとに一貫した再現性のある精度を確保。
• 固定ストップに対する引き戻し動作により、確実で再現性のある位置決めを実現。
• ダイアフラムの可動性によりフローティングし、加工や熱処理による歯車のピッチ誤差や変形を補正可能。
• 簡単かつ迅速な歯車切替により段取り時間を短縮。

技術的特徴

• 摺動や摩耗する部品を持たないダイアフラム式の把持システム。
• 内側・外側の把持に対して均一な把持圧を供給するばね鋼ダイアフラム。
• 正確で再現性のある位置決めのための固定ストップに対する引き戻し機構。
• 歯車ピッチのばらつきや歪みを吸収するフローティング機能。
• 硬削や研削の量産における一貫した同芯度と高精度に適合。

用途

• 以下を含む歯車ファミリ：
  • サン
  • リング
  • ピニオン
  • 出力
  • 平歯車
  • ヘリカルギア
• 硬削および研削加工
• 自動車用CVジョイント部品および関連する歯車部品

製品資料
詳細な製品ラインナップと仕様については、メーカーからUniversal Gearの製品カタログが入手できます。

技術仕様

• 製品種別：Universal Gear（UG）ダイアフラムチャック。
• 使用目的：工具交換が少ない長期生産向け。多様な歯車構成に対応可能。
• 把持機構：ばね鋼ダイアフラム、摺動部なし。
• 位置決め/制御：固定ストップに対する引き戻し動作で確実かつ再現性のある位置決め。
• 補正機能：ダイアフラムのフローティングにより加工・熱処理によるピッチ誤差を補正。
• メンテナンス：最小限 — 摩耗する可動部がなくダウンタイムを低減。
• 切替性：最小限の上部治具で数分で迅速に歯車切替が可能。
• 性能：硬削・研削・歯車加工に適した一貫した同芯度と高精度。
