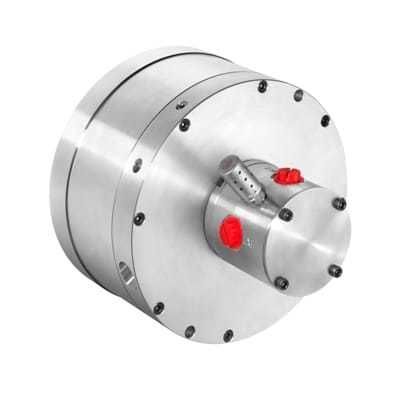

空圧シリンダ ARC

ロータリーマルチ ピストンダブル ピストン式

概要
ARC 回転式空気圧シリンダーは、Logansport の設計に基づくカスタマイズ可能な回転アクチュエータで、Forkardt Hardinge により供給されます。加工や組立の回転ワークホールディング向けに設計され、特定の産業用途に合わせて調整または完全に再設計できます。

主な特長

• 標準および特殊なワークホールディング向けのカスタム回転式空気圧シリンダー
• 顧客要件に合わせて改造可能、または完全なカスタム設計での供給が可能

利点

• 固定または往復動として構成可能なシンプルな吸気設計
• 安定した動作を実現する一定の気流
• 最大7000回転/分の高回転対応
• 停電時にもシリンダーの加圧とチャックの締付力を維持する標準装備のトラップ機構
• Viton シールは圧縮空気や油圧流体を保持しつつ内部部品の動作を可能にする
• ピストン配置の柔軟性：シングル、タンデム（1筐体内に2ピストン）、貫通（オープンセンター）、デュプレックス（別筐体に異なるサイズの2ピストンを独立駆動）

技術的特徴

• 高速作動 – シリンダー内の体積流量を増加させストロークサイクル時間を短縮；2 in ストロークで1秒未満のサイクルが可能
• 可変圧力 (Hi‑Lo) – 吸入口のパイロットポートにより切削サイクル中にオンザフライで締付圧を変更し、ワークの歪みを低減し真円度を改善

用途

• 加工現場の水平方向、垂直方向、逆さ使用の回転ワークホールディングに適合

仕様

• ブランド：Forkardt Hardinge（Logansport 設計に基づく）
• 型番：ARC
• 最大回転能力：最大7000回転/分
• シール種別：Viton シール
• 圧力保持：トラップ機構により停電時も加圧と締付を維持
• ピストン構成：シングル、タンデム、貫通（オープンセンター）、デュプレックス（独立ピストン）
• 高速動作：2 in ストロークで < 1 s のサイクルが可能（用途依存）
• 可変 Hi‑Lo 締付機能：オンザフライ圧力調整用のパイロットポート搭載
• 典型用途：カスタマイズ性と高回転が要求される回転ワークホールディング
