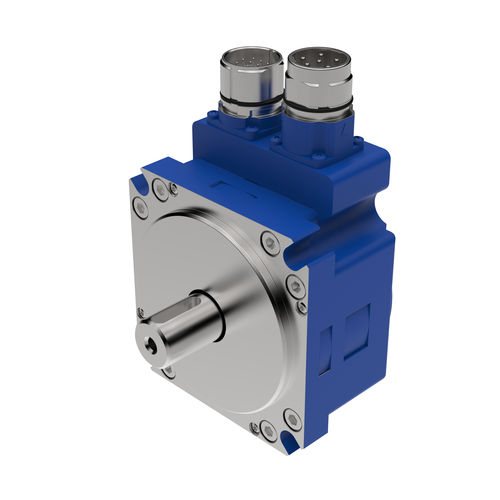

ACサーボモーター HDD 09E400V380V220V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- AC
- 電圧
- 400V, 380V, 220V, 240 V, 48V
- 構造
- 超コンパクト, 小型
- IPコード
- IP65, IP67, メンテナンス不要
- 極数
- 20極
- 応用
- ロボット工学用, 産業用, 梱包機用, 織物工業用, 自動車産業用, 工作機械用, 医療用, 回転テーブル用
- その他の特徴
- ハイトルク, 低慣性
- 出力
最少: 0 W
(0 hp)最大: 1,000 W
(1.36 hp)377 W
(0.51 hp)- トルク
最大: 3.1 Nm
(2.286443 ft.lb)1.2 Nm, 1.3 Nm
(0.885075 ft.lb, 0.958831 ft.lb)- 回転速度
3,000 rpm
(18,849.5559 rad.min-1)
詳細
定格回転数3000rpm、トルク1,2Nm、長さ47,3mmの超小型モーターHDD 09E。
短時間の加速では、3Aの電流で3.1Nmのピークトルクが得られます。
重量はわずか1.8 kgです。
レゾルバ、ハイパーフェイス、EnDatプロトコル、多数のドライブ互換ドライブピンアウト。
モーターはブレーキ付きでもブレーキなしでも供給可能です。
IP 65が標準ですが、IP 67のご注文も承ります。
詳細はHDD 09Eのデータシートをご参照ください。
長さ* [mm］ 47.3
フランジサイズ [mm]: 92
質量** [kg]： 1.8
慣性 [kgcm^2]： 1.3
シャフト径[mm］19 j6
---
