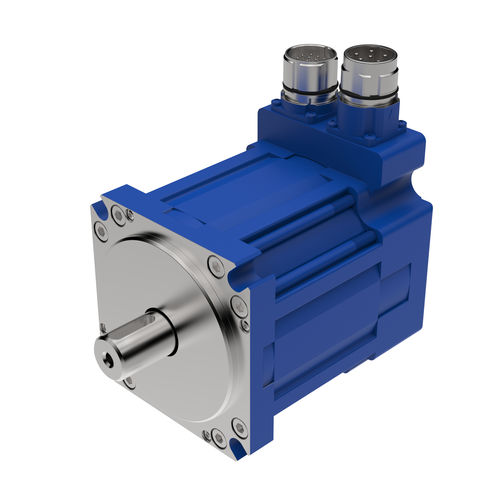

ACサーボ モーター HDD 09Q同期400V230V
お気に入りに追加する
商品比較に追加する
特徴
- AC/DC
- AC
- タイプ
- 同期
- 電圧
- 400V, 230V
- IPコード
- IP65, IP67, メンテナンスフリー
- 極数
- 20極
- 応用
- ロボット工学用, 自動車産業用, 海洋用途, 軍隊用
- その他の特徴
- ハイトルク, 低慣性
- アンペア数
5.3 A
- トルク
4.8 Nm
(3.5403 ft.lb)- 回転速度
2,000 rpm
(12,566.37 rad.min-1)
詳細
- 定格回転数2000rpm、定格トルク4.8Nm、定格電流5.3A、長さ109.7mmと、09シリーズで最大のモーター、HDD 09Q。
- 重量は4,7kgです。
- レゾルバ、Hiperface、EnDatプロトコル、ドライブ互換のドライブピンアウトを多数搭載。
- モーターはブレーキ付きでもブレーキなしでも供給可能です。
- IP 65を標準としていますが、IP 67の注文も可能です。
- 詳細については、HDD 09Qのデータシートをご覧ください。
HDD 09Qの製品データ：
- 定格回転数 [rpm]: 2000
- 低速トルク[Nm]：6.5
- 定格トルク[Nm]：6． 4.8
- ピークトルク[Nm]：25
- 定格電流[A]： 5.3
- 長さ* [mm]： 109.7
- フランジサイズ[mm]：92
- 質量** [kg]： 4.7
- イナーシャ [kgcm^2] ：8.8
- 軸径[mm]：8.819 j6
* トランスデューサー、ブレーキなし
** レゾルバフィードバックシステム搭載時
---
