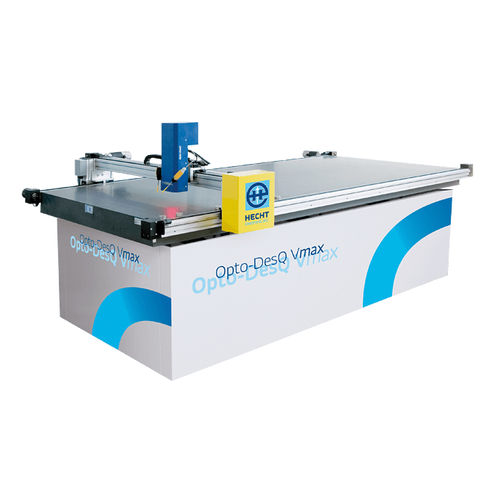

厚さ測定システム Opto-DesQ Vmax

直径長さ幾何学模様

全自動光学式オフライン測定ステージ 長さ、幅、角度、厚さ、半径、楕円、凹部、穴径、ドリル、フライス、溝加工座標、水平穴の非接触測定と制御。 Opto-DesQ Vmaxは、工業生産におけるあらゆる幾何学寸法の非接触測定に使用されます。光学式品質管理は製造に不可欠な要素であり、お客様の工程を保証します。この測定テーブルにはカメラシステムと特殊な画像認識ソフトウェアが搭載されており、高精度の測定結果を提供します。部品が指定された公差内にあるかどうかを素早く検出します。 機能 オプトデスQ Vmax 測定範囲Xmax = 2.750 mm / Ymax = 1.250 mm / Zmax = 85 mm HECHTインターフェースによる測定プログラム作成DXFファイルのインポート（2D、True to Scale、カットなし）。HOMAG、Biesse、Hüttenhölscherなどのスルーフィード穴あけ機の機械ファイルのインポート。）CAD/CAMソフトウェア（ポストプロセッサー）からのインポート。 測定結果：公差を考慮した目標値/実測値の比較、カラー結果表示（OK/NOK）。表形式での明確なエラー表示。ワークピースのグラフィック表示による不良位置のマーキング。 接続 HECHTインラインボアホールコントロール：HECHT Inline Borehole Control: スタンドアローンシステムに「穴数」と「ワークサイズ」を提供するアドオンソフトウェアモジュール。
