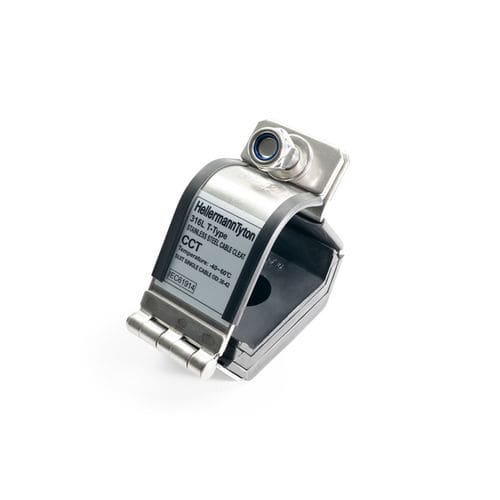

ステンレススチール製ケーブルクランプ CCT128-SS316L/PO-ML

ねじ取付け式不燃性再使用可能

説明
CCT128 トレフォイル ケーブルクリートは、トレフォイル配置の三相ケーブル束を固定・支持し、通常運転時および短絡時の整列と保持を維持します。大きな故障電流が想定される環境向けに設計されており、電磁力によるケーブルの移動を抑制して設備と作業者を保護し、関連規格への適合を支援します。

主な特長

• IEC 61914:2021 に準拠
• 海洋仕様のステンレス鋼 SS316L 製
• SS316L 製取り付け金具（ボルト M8、M10 または M12）およびナイロンロックナット付属
• ネジ固定（標準で M10 を供給）
• ポリオレフィン保護被覆
• 短絡による電磁力下でケーブルを保持
• 300 mm 間隔で 180 kA ピーク、600 mm 間隔で 125 kA ピーク
• 非常に高い耐衝撃性（横荷重試験平均 25 kg、軸方向荷重試験合格）
• ニードルフレーム試験：30 秒
• UV 耐性試験：1000 時間

基本データ
ケーブル ⌀ 最大：128 mm
ケーブル ⌀ 最小：119 mm
色：金属（ML）
説明：SS316L 製のトレフォイル ケーブルクリートで、ポリオレフィン保護被覆を備え、短絡力が設備や人にリスクを与える用途向けに適しています。
固定方法：ネジ固定
主な製品特長：保護被覆あり
材料：ステンレス（SS316L）、ポリオレフィン複合体（PO）
機械的特性：非常に高い耐衝撃性
取付けネジ種別：M10（標準供給）
PART DESCRIPTION：CCT128-SS316L/PO-ML
梱包内容：1 袋（EA）
製品ファミリー：Cable Cleat Trefoil
製品グループ：ステンレス製ケーブルクリート
短い説明：トレフォイル ケーブルクリート、SS316L、ケーブル径 119 mm～128 mm、IEC 61914:2021
型式：CCT128
代表的用途：ケーブル管理システム内でのケーブルの固定・支持、通常運転時および短絡時の整列と保持
UV 安定化：あり
バリアント：TREFOIL
重量/単位：1.5 kg

製品寸法
バンドル ⌀：119–128 mm
バンドル ⌀ 最大：128 mm
バンドル ⌀ 最小：119 mm
奥行き (D)：210 mm
高さ (H)：265 mm
対応断面：2500 mm²
厚さ (T)：2.1 mm
幅 (W)：295 mm

仕様
耐食性：あり
ELV 準拠（第4条-2）：あり
耐炎性：あり
可燃性：非燃性
ハロゲンフリー：あり
危険物：いいえ
使用温度範囲：-40 °C ～ +60 °C
ROHS 準拠：あり
短絡力に対する耐性：中/高電圧用途向け
再利用可：あり
規格：IEC 61914:2021

物流・梱包
原産国：CN
関税番号：73269098
GTIN-13 / EAN：4031026790954
Packaging 1 - 数量：1（袋）
Packaging 1 - タイプ：袋
Packaging 1 - 重量：1.5 kg
Packaging 3 - 高さ：0.27 m
Packaging 3 - 長さ：0.46 m
Packaging 3 - 数量：10（カートン）
Packaging 3 - タイプ：カートン
Packaging 3 - 体積：0.0447 m³
Packaging 3 - 重量：15.93 kg
Packaging 3 - 幅：0.36 m
Packaging 4 - 高さ：1.224 m
Packaging 4 - 長さ：1.2 m
Packaging 4 - 数量：160（パレット）
Packaging 4 - タイプ：パレット
Packaging 4 - 体積：1.175 m³
Packaging 4 - 重量：276.88 kg
Packaging 4 - 幅：0.8 m

追加情報 / 分類
ETIM 8.0 Key：EC004588
ETIM 9.0 Key：EC004588
UNSPSC Key：31162305

技術的特徴 / 仕様

• モデル / 型式：CCT128
• 材料：SS316L ステンレス + ポリオレフィン（PO）
• 適合ケーブル径：119–128 mm
• 取付け方法：ネジ固定（M10 ネジ）
• 使用温度範囲：-40 °C ～ +60 °C
• 単位重量：1.5 kg
• 規格：IEC 61914:2021
• 耐食性、ハロゲンフリー、耐炎性、UV 安定化あり
