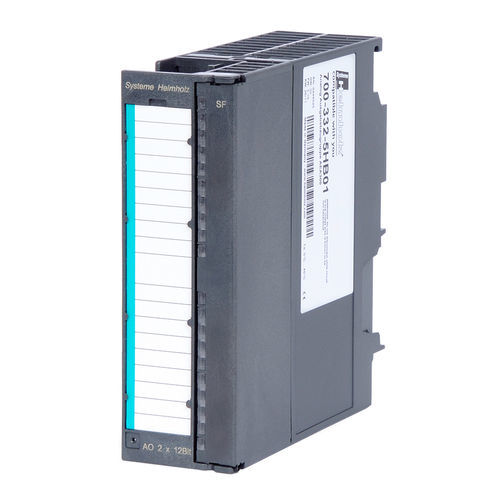

アナログ出力モジュール 700-332-5HB01

マルチチャンネル送電レールDIN取り付け用

2チャンネルアナログ出力モジュールは、±10Vまたは±20mAまでの電圧・電流出力用のアナログアクチュエータの接続に適しています。 信号ラインは対応するフロントコネクタに接続され、ラベルフィールドにマーキングすることができます。 モジュールは、プログラミングソフトウェアで完全に設定できます。 一般情報 注文番号700-332-5HB01 製品名AEA 300、0-10 V/ 4 -20 mA、2チャンネル 納入範囲AEA 300、0-10 V/ 4 -20 mA、2チャンネル 外形寸法（DxWxH）116 x 40 x 125 mm 重量約220g 診断アラームあり、パラメータ設定可能 診断グループエラーインジケータ用赤色LED 負荷電圧 L+/L-24 V DC シールド200 M 消費電力（公称動作）typ. フロントコネクタ20ピン 出力範囲 電圧出力0 ...10 V、±10 V、1 ... 5 V 電流出力4 ... 20 mA、±20 mA、0 ...20 mA 測定範囲 / 負荷抵抗 電圧出力時 最小1 kΩ 電流出力時 最大500Ω 容量性負荷時 max.1 μF 誘導負荷時 max.10 mH 短絡保護 短絡保護機能あり 短絡電流最大25 mA 無負荷電圧最大18 V バックプレーンバスからの絶縁 全温度範囲における動作誤差制限 電圧入力±0.5 電流入力±0.6 25℃における基本誤差限度 電圧入力±0.4 電流入力±0.5 電流ドロー 外部240 mA 内部（バックプレーンバス）100 mA 周囲条件 周囲温度0 °C ... +60 °C 輸送および保管温度-25 °C ... +75 °C 汚染度2 保護等級IP20 認証CE
