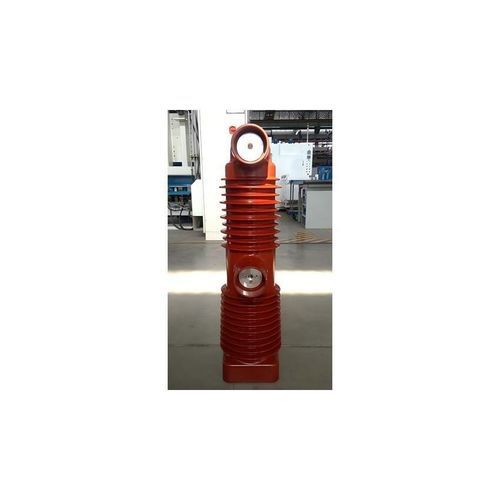

エポキシ樹脂製組み込みポール JZDN真空遮断器真空遮断器
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- エポキシ樹脂製, 真空遮断器
- 電圧
40.5 kV
- 電流
最大: 2,500 A
最少: 1,250 A
詳細
主な製品特長
主な技術パラメータ
モデル / 仕様
- 優れた絶縁性能：
- 一体封入：真空滅弧室と主回路導体を高性能エポキシ樹脂で完全に封止し、表面フラッシュオーバーや汚染によるトラッキングのリスクを排除
- 均一な電界分布：固封構造が電界を最適化・均一化し、耐電強度を向上
- 高い誘電強度：エポキシ樹脂自体の誘電強度と耐圧性が高い
- 防塵・防湿：全密封設計により塵埃・湿気・塩霧・腐食性ガスから保護し、長期にわたり絶縁性能を維持
- 高い機械的強度と環境耐性：
- 堅牢構造：硬化エポキシによる高い機械強度と剛性で衝撃・振動・応力に耐える
- 過酷環境対応：高地、高温、低温、高湿度などに適応
- 耐腐食性：多くの化学物質に対して耐性あり
- 小型化と高集積：
- 省スペース：固封技術により従来の絶縁子支持や空気絶縁ギャップを不要にし、極柱および遮断器の体積を低減
- 設計簡素化：複数機能を一体化し、内部構造を簡素化
- 高信頼性と長寿命：
- メンテナンス低減：密封構造が主要部品を外界から隔離し、保守頻度を大幅に低減
- 真空滅弧室保護：エポキシが真空滅弧器のセラミック外殻を機械的・環境的ダメージから保護
- 性能安定：ライフサイクルを通じて電気・機械特性が安定
- 優れた防露性：表面が滑らかで水蒸気透過率・吸水性が低く、湿度変化下でも結露が発生しにくい
- 最適化された導電回路：
- 低ループ抵抗：導体は封入前に接続され、接触信頼性が高く回路抵抗が低い
- 良好な放熱性：内部熱経路と外部放熱構造を組み合わせた固封設計で温度上昇を抑制
- 高い通電容量：信頼性の高い導電回路設計により定格電流と短絡遮断能力を確保
- 環境・安全性：
- 無害：エポキシ材料は無毒で、製造工程は環境要件に適合可能
- 油・SF6不使用：真空滅弧と固体絶縁により油やSF6のリスクを排除
- 設置・保守の簡便性：
- モジュール設計：極柱はモジュールとして供給され、設置・交換が迅速
- 標準化されたインターフェース：機構部や筐体との接口は標準化され互換性が高い
主な技術パラメータ
- 定格電圧：40.5 kV
- 定格周波数：50 Hz
- 定格電流：1250 A～2500 A
- 工頻耐受電圧（1分、実効値）：95 kV
- 雷電衝撃耐受電圧（1.2/50 μs、ピーク）：185 kV
- 部分放電レベル：≤5 pC
- 操作順序：O-0.3s-CO-180s-CO
- 機械操作回数：10000（M2）回
- 定格短絡開断回数：30（E2）回
- 定格接触圧力：3100 ± 200 N
- 初期接触圧力：2200 ± 160 N
- 定格接触圧力下限での回路抵抗：≤20 μΩ
- 接触開距：19 ± 1 mm
- 超行程：6 ± 2 mm
モデル / 仕様
- モデルシリーズ：JZDNシリーズ
- 封止材：高性能エポキシ樹脂
- 適用機器：真空遮断器、金属封閉スイッチギア
- 標準定格：40.5 kV；1250～2500 A（カスタマイズ可）
- 保護仕様：完全封止のエポキシ封入構造
