周波数開閉装置 SLVA

三相AC低電圧

製品説明

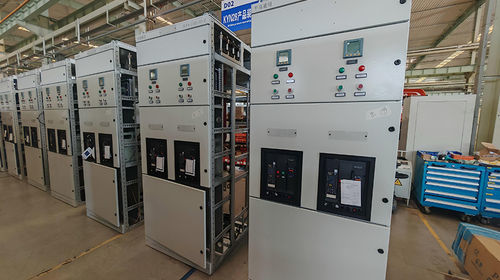

SLVAは国網（State Grid）規格の屋内用低圧開閉装置で、三相交流50Hzシステム向けに設計されています。定格絶縁電圧690V、定格動作電圧400V、定格電流1600〜2500A、短絡開断電流能力50〜65kAの仕様です。固定分割式のモジュール構造を採用し、コンパクトな設計で多数の機能ユニットを小スペースに収容できます。発電所、変電所、工・鉱企業、ビル、公共事業などの低圧配電、モータ集中制御、無効電力補償に広く使用されます。

主な技術仕様

• 水平母線定格電流：1250 / 2000 / 2500 A
• 水平母線短時間耐受電流：≥35 / ＞50 / ≥65 kA
• 垂直母線定格電流：1250 / 1600 A
• 垂直母線短時間耐受電流：≥35 / ≥40 kA
• 工频耐受電圧：主回路（主開閉器および水平母線）相間および相対地 2.2 kV（絶縁破壊・フラッシュオーバーなし）；主回路に接続される補助回路 1.89 kV（絶縁破壊・フラッシュオーバーなし）；絶縁部品および金属箔で覆った絶縁操作ハンドルと通電部との間 2.835 kV（絶縁破壊・フラッシュオーバーなし）
• 電気的間隙：主回路（主開閉器およびフレーム型遮断器含む）≥14 mm（Uimp = 12 kVに相当）；成形ケース遮断器 ≥8 mm（Uimp = 8 kV）；その他補助制御回路 ≥1.5 mm
• 爬電距離：主回路（主開閉器およびフレーム型遮断器含む）≥16 mm（Uimp = 1000 Vに相当）；成形ケース遮断器 ≥12.5 mm（Uimp = 800 V）；その他補助回路 ≥4 mm
• 保護等級：キャビネット IP4X、通気口 IP3XD、キャビネット上部 IP3X
• 絶縁抵抗：>10 MΩ
• 接地抵抗：計器扉〜主接地点 ≤100 MΩ、前扉〜主接地点 ≤100 MΩ、遮断器取付架〜主接地点 ≤100 MΩ、後扉〜主接地点 ≤100 MΩ、端子台取付架〜主接地点 ≤100 MΩ
• 外形寸法（幅×奥行×高さ、扉含まず）：上海地域コンパクト 500 × 800 × 2200 mm、上海地域汎用 900 × 800 × 2200 mm；国網コンパクト 700/900 × 800 × 2200 mm；国網汎用 800/1000 × 800 × 2200 mm

特長 / 技術仕様

• 三相交流50Hzシステムに適合
• 定格絶縁電圧：690 V；定格動作電圧：400 V
• 定格電流範囲：1600 A〜2500 A
• 短絡開断能力：50 kA〜65 kA
• モジュール式・固定分割構造により高いスペース効率
• 適用分野：発電所、変電所、工場、ビル、公共低圧配電システム
• 地域や規格要件に合わせた複数の母線・耐受電流・耐圧レベルを提供
