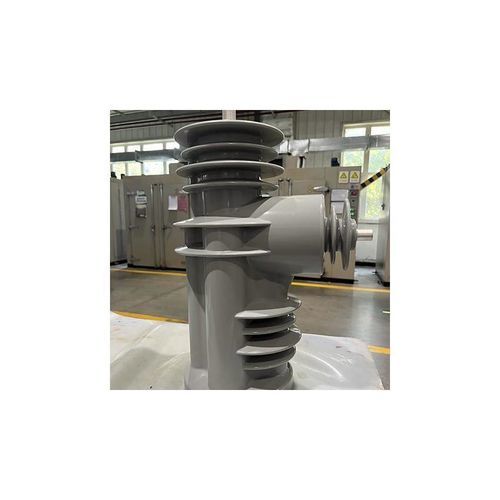

中電圧変圧器ブッシング

主な製品特長

• 一次・二次融合の極柱は、電圧センサ、電流センサ、電源取得モジュールを極柱内に一体化し、小型で統合された設計を実現します。
• 主流の後入れ式モジュール構造を採用：電圧センサと取電ユニットは寸法と形状が統一され、互換性が高く交換が容易で、極柱の成形歩留まりが高いです。
• 電圧センサは容量分圧方式を採用し、鉄磁性共振がなく、精度が高くばらつきが少ないです。
• 電流センサはLPCT二重巻線方式を採用し、零序は独立合成され、精度はState Gridの標準化1S級要求を満たします。
• 等電位シールドを内蔵した設計により、優れた絶縁性能を実現。単体極柱の部分放電 <3 pC（1.2Ur）、装置全体 <10 pC（1.2Ur）。

主な技術パラメータ
定格電圧比：相電圧：(10kV/√3)/(3.25V/√3)；零相：(10kV/√3)/(6.5V/3)
精度等級：相電圧：0.5級；零相電圧：3P
定格負荷：2 MΩ ±5%
定格変比：相：600A/1V；零相：20A/0.2V
定格一次電圧：10/√3 kV（容量式取電ユニット）
二次出力電圧：DC27V
取電消費電力：6W–8W

特性 / 技術仕様

• 電圧センサ、電流センサおよび取電モジュールを統合し、小型で一体化された製品設計。
• 後入れ式のモジュール構造により保守が容易で互換性が高い。
• 容量分圧方式による電圧測定で安定した性能と高精度を実現。
• LPCT二重巻線による電流測定は、State Gridの1S精度に適合。
• 等電位シールドを内蔵し、優れた絶縁特性と低部分放電を実現。
