ネットワーク用分析器 NANL-B500G-RE BUNDLE

携帯型デジタルリアルタイム

概要
netANALYZERは、リアルタイムイーサネットネットワークの簡易解析用ツールです。ネットワーク上のテレグラムを記録するキャプチャハードウェアと、豊富な解析機能を備えたWindows用グラフィカルソフトウェアが含まれます。追加ソフトウェアnetANALYZER Scopeにより、オシロスコープ機能（プロセス値、ネットワーク負荷、通信イベント、テレグラムジッタ）を備えた直感的なグラフィカルインターフェースで、イーサネットネットワークやPLCに影響を与えずにデータを計測できます。netANALYZERはPCなしでのスタンドアロン動作も可能です。

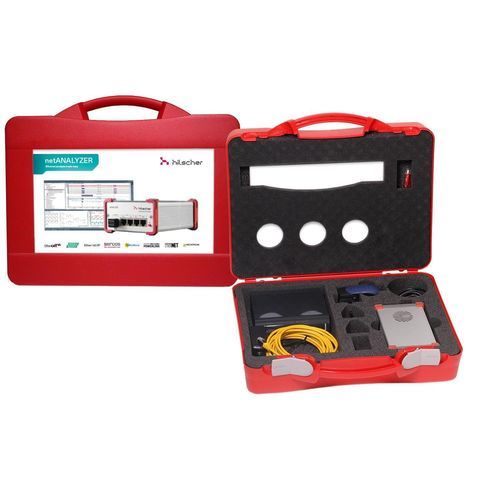

同梱内容

• netANALYZER Box NANL-B500G-RE（電源ユニット含む）
• netANALYZER Scope（全ライセンス機能）
• 解析器接続用イーサネットパッチケーブル
• トランスポートケース NANL-B500G-RE CASE
• COMBICON電源またはGPIO接続用ドライバー

ハイライト

• 安全な輸送および保管を想定した堅牢なケースに入ったフルセット
• netANALYZER Box NANL-B500G-REを含む
• 完全ライセンスのnetANALYZER Scopeソフトウェア
• 限定の専用提供（製品ページ参照）

対応プロトコル

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

仕様 / 技術仕様

• 製品名：NANL-B500G-RE（リアルタイムイーサネットおよび10/100BASE-TXネットワーク向けGigabit Ethernet PCインターフェースを備えた携帯型デバイス、スタンドアロン対応）
• 部品番号（製品ファミリ参照）：7313.100 / バンドル注文番号 7313.105
• 機能：RT-Ethernetシステム向け受動型イーサネットアナライザ。受信イーサネットフレームをキャプチャし、4つのデジタル入力のイベントを記録可能
• 供給電圧：24 V DC ±6 V DC
• 最大電流（典型）：700 mA（24 V時）
• 通常消費電力：16.8 W
• 電源コネクタ：COMBICON 3ピン（最大ケーブル長3 m）または代替バレルプラグ（最大ケーブル長3 m）。代替は1つのみ使用可。
• システム/PCインターフェース：Gigabit Ethernet RJ45（UPLINK 1 Gb/s）
• キャプチャインターフェース：USB 2.0（ハードディスクまたはメモリスティック用）、最大500 mAまたは外部電源
• 自主動作モード：TAPからのキャプチャ時、ネットワーク負荷50%程度でのデータレート
• 測定インターフェース：4 x RJ45ソケット、統合TAP（TAP A、TAP B）を備えた2/4通信チャネルとして構成、各チャネルは双方方向をキャプチャするために2ポートを持つ（合計4ポート：Port 0〜Port 3）
• デジタル信号：4×GPIO 入出力（3.3 Vおよび24 V）でデジタル信号のキャプチャや出力トリガ可能
• タイムスタンプ精度/分解能：±5 ns 精度、1 ns 分解能
• 操作部：電源スイッチおよびRECボタン（自律モードでのデータ記録を有効化）
• 動作時周囲温度：0 °C ～ +55 °C（測定時の気流：0.5 m/s）
• 保管時周囲温度：-10 °C ～ +70 °C
• 湿度：10 % … 95 % 相対湿度、結露不可
• 汚染度：汚染度2の環境での使用
• 高度：0 m … 2000 m
• 装置寸法（L × W × H）：115 × 62 × 173 mm
• 重量：約820 g
• 適合性 / RoHS：RoHS準拠；CEおよびUKCAマーキングあり
• EMC規格（抜粋）：放射 EN IEC 61000-6-4:2019；耐性 EN IEC 61000-6-2:2019；ESD ±8 kV 空気 / ±6 kV 接触；放射RF 80–1000 MHz & 1.0–2.7 GHz（10 V/m）等
