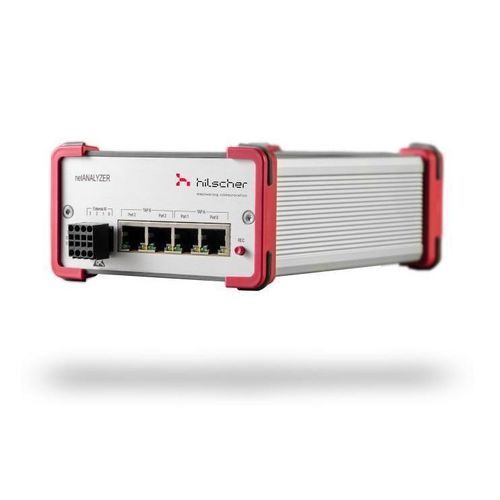

通信ネットワーク分析器 NANL-B500G-RE

携帯型デジタル検査用

概要
netANALYZER NANL-B500G-RE は、リアルタイムイーサネットネットワーク向けのポータブルでパッシブな解析装置です。納品にはキャプチャ用ハードウェア（スタンドアロン筐体）と Windows 用解析ソフト netANALYZER Scope が含まれます。ハードウェアは高精度なタイムスタンプ付きでテレグラムを記録し、Wireshark 等のサードパーティツールでも解析可能です。

主な機能

• リアルタイムイーサネットシステムの包括的解析（PROFINET、EtherNet/IP、EtherCAT、POWERLINK、Sercos、Modbus/TCP）
• ネットワークや PLC に影響を与えないパッシブ TAP キャプチャ
• netANALYZER Scope による直感的なグラフィカル表示（オシロスコープ風のプロセス値、ネットワーク負荷、ジッタ表示）
• ステーションリスト、アラーム、プロセス値、ネットワーク負荷、テレグラムのジッタ測定
• トリガー設定による連続記録、REC ボタンによる現場での単独キャプチャ

詳細
NANL-B500G-RE は PC なしでの単独動作をサポートし、REC ボタンで現場で即時に記録できます。高度なトリガ機能により、設備に長期間設置しての故障解析が可能で、トリガ発生時にテレグラムのスナップショットを自動生成し、後で netANALYZER Scope で解析できます。4 系統のデジタル入力によりイベントとキャプチャの相関が可能です。

対応プロトコル

• Ethernet
• Sercos Master / Slave
• PROFINET IO‑Controller / IO‑Device
• EtherNet/IP Scanner / Adapter
• EtherCAT Master / Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Client

技術データ（要約）
製品名：NANL-B500G-RE
型番：7313.100
説明：リアルタイムイーサネットおよび 10/100BASE‑TX ネットワーク向けギガビットイーサネット uplink を備えたポータブル netANALYZER（スタンドアロン）
機能：RT‑Ethernet 向けパッシブ解析装置；着信イーサネットフレームおよび通信リンクデータをキャプチャ；4 系統のデジタル入力イベントを記録可能
電源：24 V DC ±6 V DC
定格電流（典型）：700 mA（24 V 時）
定格消費電力：16.8 W
電源コネクタ：COMBICON 3 ピンまたは代替バレルプラグ（代替使用時最大ケーブル長 3 m）
PC 接続 / uplink：ギガビットイーサネット RJ45（1 Gb/s）
キャプチャ記録：USB 2.0（外付け HDD/メモリスティック）、最大 500 mA または外部電源
単独動作：TAP からの記録時に約 50% のネットワーク負荷
キャプチャインターフェース：4× RJ45（統合 TAP による 2/4 通信チャネル、フルデュプレックス捕捉）
デジタル入出力：4× GPIO（3.3 V および 24 V）
タイムスタンプ精度/分解能：±5 ns / 1 ns
操作要素：電源スイッチ、REC ボタン（単独動作での記録有効化）
寸法（L×W×H）：115 × 62 × 173 mm
重量：約 820 g
動作温度：0 °C … +55 °C
保存温度：-10 °C … +70 °C
湿度：10 % … 95 % RH、結露不可
規格：CE、UKCA、RoHS；EMC：EN IEC 61000‑6‑4 / EN IEC 61000‑6‑2

特長 / 技術仕様（概要）

• モデル：NANL-B500G-RE
• 型番：7313.100
• 形状：ギガビット uplink と 4 ポート RJ45 キャプチャを備えたポータブル単体ボックス
• 電源：24 V DC ±6 V、典型 16.8 W（700 mA）
• インターフェース：1× ギガビットイーサネット uplink、4× RJ45 キャプチャ、USB 2.0 ストレージ、4× GPIO
• TAP 機能：チャネル毎に統合 TAP を備えフルデュプレックス捕捉対応
• タイムスタンプ：±5 ns 精度、1 ns 分解能
• 単独動作：REC ボタンおよびトリガベースのスナップショット記録
• 寸法 & 重量：115 × 62 × 173 mm；約 820 g
• 適合：CE、UKCA、RoHS；関連 EN 規格に基づく EMC 試験済
