データ用分析装置 LIC/SCP series
自動

データ用分析装置 - LIC/SCP series - Hilscher - 自動

お気に入りに追加する

商品比較に追加する

Hilscherのサイトについての詳しい情報

特徴

タイプ: データ用
その他の特徴: 自動

詳細

概要

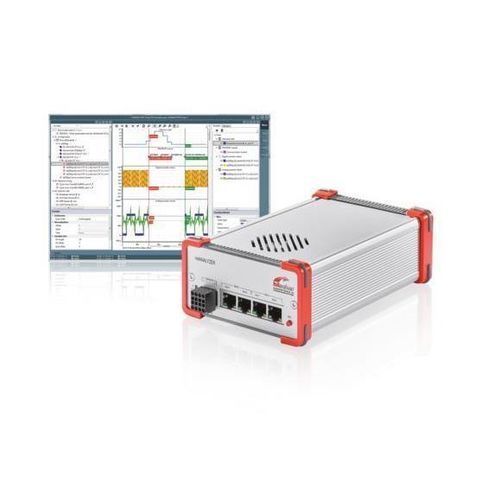

netANALYZER Scope（LIC/SCP）は、netANALYZER Ethernet解析ツールのソフトウェア拡張であり、システム固有のテレグラムトラフィックを自動的に解釈し、転送されたプロセス値をプレーンテキスト名、正しいデータ型、正確な10 nsタイムスタンプ付きで表示します。プロセス値はサイクルごとに記録され、重要な値が失われないようにします。ツールはまた、テレグラムジッタ、サイクルタイム、転送時間、ネットワーク負荷などのnetANALYZERの代表的な測定値を算出し、アラームやプロセスデータ欠落などの重要なイベントを自動検出します。データやビューはオシロスコープ風の表示でグループ化・重ね合わせが可能で、伝送層からアプリケーション層までの相互関係や副作用を可視化し、問題の特定を容易にします。

主な機能

システム固有のテレグラムトラフィック全体の自動解釈
プロセス値に対する正確な10 nsタイムスタンプ
プロセス値のサイクルごとの記録
算出指標：テレグラムジッタ、サイクルタイム、転送時間、ネットワーク負荷
イベントの自動検出（アラーム、プロセスデータテレグラムの欠落）
値のグループ化・重ね合わせが可能なオシロスコープ風グラフィカルビュー
偶発的な現象を切り分けるための自由に設定可能なトリガ条件
パッシブ解析（PLCや機器ソフトウェアへの介入不要）
分析プロジェクトの保存・読み込みによるリモート専門家レビュー
特定のEthernet技術に関する詳細知識がなくても使用可能（テレグラム解釈の知能を内蔵）

ハイライト

直感的なグラフィカルユーザーインターフェース
膨大なテレグラム記録の手動検索を回避
基礎的な使用に高度なEthernet知識を必要としない
充実したトリガ機能
共同作業のための分析プロジェクト保存・読み込み

サポートプロトコル

Ethernet
Sercos Master
PROFINET IO-Controller
EtherNet/IP Scanner
EtherCAT Master
Sercos Slave
PROFINET IO-Device
POWERLINK Controlled Node
Open Modbus/TCP Server
Open Modbus/TCP Client
EtherNet/IP Adapter
EtherCAT Slave

注文情報（抜粋）
製品名 | 製品番号 | 簡単な説明
LIC/SCP | 8582.001 | netANALYZER Scope 拡張、Ethernetプロセスデータ解析
LIC/SCP/PN | 8582.030 | netANALYZER Scope アドオン、PROFINET プロセスデータとイベント
LIC/SCP/QTPN | 8582.031 | netANALYZER Scope アドオン、PROFINET クイックテスター
LIC/SCP/ECAT | 8582.040 | netANALYZER Scope アドオン、EtherCAT プロセスデータ
LIC/SCP/CVF | 8582.050 | netANALYZER Scope アドオン、カスタム定義データ内容
LIC/NANL/SA | 8582.060 | NANL-B500G-RE アドオン、PCなしで自律動作
LIC/SCP/PCAP | 8582.070 | netANALYZER Scope アドオン、他ツールからのフレーム記録インポート
LIC/SCP/EIP | 8582.080 | netANALYZER Scope アドオン、EtherNet/IP プロセスデータ

ダウンロード / ドキュメント（入手可能）
ソフトウェアインストールガイド（EN/DE）、取扱説明書（EN/DE）、ライセンス文書、リリースノート、データシート、インフォシート。

技術仕様
