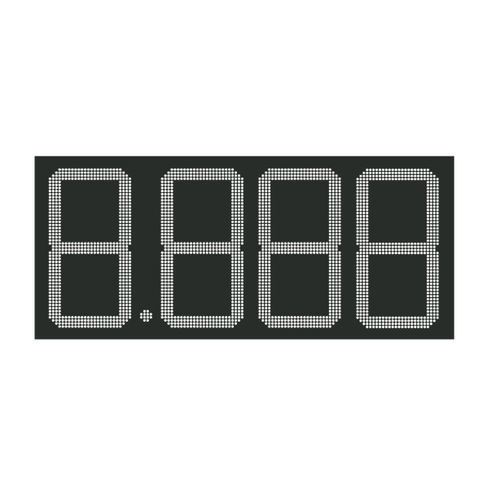

LEDディスプレイ HDP Series

デジタル4桁3桁

概要
HDP Seriesは、24時間連続運転を想定して設計されたLED燃料価格表示器のファミリーです。SMD LEDは長時間使用に適しており、紫外線から保護されています。プリント基板にはシリコーン樹脂が塗布され、弾性を保持してひび割れや浸入を防ぎます。断熱性能のあるサンバイザーがLEDと電子部品を直射日光や熱から保護します。

モデル – HDP10
文字高100 mm、4桁表示。24時間連続運転対応のSMD LED、シリコーン樹脂塗布基板、断熱サンバイザーによる保護を備えます。

• 文字高: 100 mm
• 表示画面寸法: 350 x 190 mm
• LED数: 202
• LED種類: SMD
• 視野角: 120°

モデル – HDP10P
100 mmと最小桁70 mmの2段表示、3桁表示。24時間連続運転対応のSMD LED、シリコーン塗布基板、断熱サンバイザーを装備。

• 文字高: 100 – 70 mm
• 表示画面寸法: 350 x 190 mm
• LED数: 173
• LED種類: SMD
• 視野角: 120°

モデル – HDP12
文字高120 mm、4桁表示。連続運転対応のSMD LED、シリコーン塗布基板、断熱サンバイザーを備えます。

• 文字高: 120 mm
• 表示画面寸法: 380 x 190 mm
• LED数: 202
• LED種類: SMD
• 視野角: 120°

モデル – HDP12P
主要桁120 mm、最小桁80 mmの3桁表示。SMD LED、シリコーン塗布基板、断熱サンバイザーを装備。

• 文字高: 120 – 80 mm
• 表示画面寸法: 350 x 190 mm
• LED数: 173
• LED種類: SMD
• 視野角: 120°

モデル – HDP15
文字高150 mm、4桁表示。24時間運転対応のSMD LED、シリコーン樹脂塗布基板、断熱サンバイザーを採用。

• 文字高: 150 mm
• 表示画面寸法: 410 x 204 mm
• LED数: 234
• LED種類: SMD
• 視野角: 120°

モデル – HDP15P
主要桁150 mm、最小桁100 mmの3桁表示。SMD LED、シリコーン塗布基板、断熱サンバイザーを標準装備。

• 文字高: 150 – 100 mm
• 表示画面寸法: 380 x 204 mm
• LED数: 201
• LED種類: SMD
• 視野角: 120°

モデル – HDP20
文字高200 mm、4桁表示。連続使用に適したSMD LED、シリコーン塗布PCB、断熱サンバイザーを備え電子部品を保護します。

• 文字高: 200 mm
• 表示画面寸法: 700 x 250 mm
• LED数: 348
• LED種類: SMD
• 視野角: 120°

モデル – HDP20P
主要桁200 mm、最小桁150 mmの3桁表示。SMD LED、シリコーン塗布基板、断熱サンバイザーを備えます。

• 文字高: 200 – 150 mm
• 表示画面寸法: 630 x 250 mm
• LED数: 320
• LED種類: SMD
• 視野角: 120°

モデル – HDP25
文字高250 mm、4桁表示。SMD LEDの連続運転対応、シリコーン塗布PCB、断熱サンバイザーを標準装備。

• 文字高: 250 mm
• 表示画面寸法: 830 x 300 mm
• LED数: 452
• LED種類: SMD
• 視野角: 120°

モデル – HDP25P
主要桁250 mm、最小桁170 mmの3桁表示。SMD LED、シリコーン塗布基板、断熱サンバイザーを備えます。

• 文字高: 250 – 170 mm
• 表示画面寸法: 730 x 300 mm
• LED数: 627
• LED種類: SMD
• 視野角: 120°

モデル – HDP30
文字高300 mm、4桁表示。24時間連続運転対応のSMD LED、シリコーン塗布PCB、断熱サンバイザーで保護。

• 文字高: 300 mm
• 表示画面寸法: 1000 x 360 mm
• LED数: 720
• LED種類: SMD
• 視野角: 120°

モデル – HDP30P
主要桁300 mm、最小桁220 mmの3桁表示。SMD LED、シリコーン塗布基板、断熱サンバイザーを標準装備。

• 文字高: 300 – 220 mm
• 表示画面寸法: 915 x 360 mm
• LED数: 627
• LED種類: SMD
• 視野角: 120°

モデル – HDP40
文字高400 mm、4桁表示。連続運転に対応するSMD LED、シリコーン樹脂塗布基板、断熱サンバイザーでLEDと電子部品を保護します。

• 文字高: 400 mm
• 表示画面寸法: 1210 x 475 mm
• LED数: 941
• LED種類: SMD
• 視野角: 120°

モデル – HDP40P
主要桁400 mm、最小桁250 mmの3桁表示。SMD LED、シリコーン塗布基板、断熱サンバイザーを備えます。

• 文字高: 400 – 250 mm
• 表示画面寸法: 1126 x 475 mm
• LED数: 810
• LED種類: SMD
• 視野角: 120°

モデル – HDP50
文字高500 mm、3桁表示。SMD LEDによる連続運転設計、シリコーン塗布PCB、断熱サンバイザーを採用。

• 文字高: 500 mm
• 表示画面寸法: 1386 x 565 mm
• LED数: 1029
• LED種類: SMD
• 視野角: 120°

モデル – HDP50P
主要桁500 mm、最小桁250 mmの3桁表示。SMD LED、シリコーン塗布PCB、断熱サンバイザーを標準装備。

• 文字高: 500 – 250 mm
• 表示画面寸法: 1268 x 565 mm
• LED数: 999
• LED種類: SMD
• 視野角: 120°

モデル – HDP75
文字高750 mm、4桁表示。連続運転対応のSMD LED、シリコーン塗布PCB、断熱サンバイザーにより屋外使用に対応します。

• 文字高: 750 mm
• 表示画面寸法: 1890 x 830 mm
• LED数: 2428
• LED種類: SMD
• 視野角: 120°

モデル – HDP75P
主要桁750 mm、最小桁400 mmの4桁表示。連続運転対応のSMD LED、シリコーン塗布PCB、断熱サンバイザーを標準搭載します。

• 文字高: 750 – 400 mm
• 表示画面寸法: 1728 x 830 mm
• LED数: 2057
• LED種類: SMD
• 視野角: 120°

技術仕様

• 製品ファミリー: HDP Series
• LEDタイプ: SMD（24時間連続運転に適合）
• 保護: 基板にシリコーン樹脂を塗布し弾性を保持、ひび割れ/浸入を防止
• 日よけ: LEDおよび電子部品を保護する断熱サンバイザー
• 耐UV性: LEDおよび構造は紫外線曝露に耐える設計
• 視野角: 120°（モデル共通）
• 利用可能な文字高と画面寸法: 上記のモデル別欄を参照
