LEDディスプレイ MSG

カラーグラフィック10mmピッチ

概要

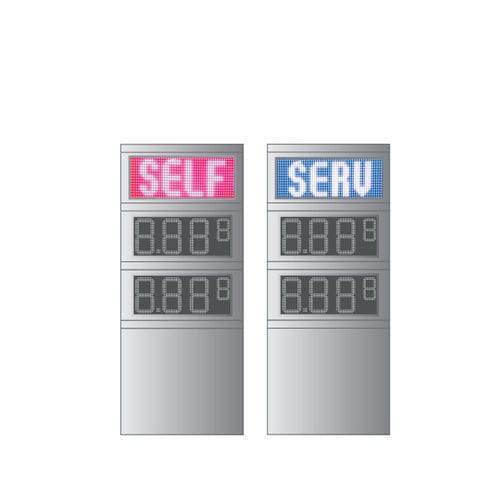

MSG Series の LED パネルは、ガソリンスタンドのミニトーテム向けグラフィックメッセージ表示用に設計されています。7色RGB（HGM7シリーズ）および1600万色のフルカラー（HGMVシリーズ）をラインナップ。DISおよびHDP燃料価格表示用LEDと同期して動作可能です。メッセージはディスプレイ内蔵メモリに保存され、RDC リモコンで選択できます。輝度は価格表示と同期し、表示の均一性を保ちます。

型番: HGM7-16X16-P10 i K

• 解像度: 16×16 ピクセル
• ピッチ: 10 mm
• ピクセルあたりLED: 1
• 画面寸法: 160×172 mm
• 色: 7色 RGB
• LED数: 256 個
• LED種類: SMD, RGB；視野角: 120°
• 画面仕上げ: フロントパネル

型番: HGM7-32X16-P10 i KM (K)

• 解像度: 32×16 ピクセル
• ピッチ: 10 mm
• ピクセルあたりLED: 1
• 画面寸法: 320×210 mm (320×172 mm)
• 色: 7色 RGB
• LED数: 512 個
• LED種類: SMD, RGB；視野角: 120°
• 画面仕上げ: フロントパネル（フロントパネルなし：K）

型番: HGM7-48X16-P10 i KM (K)

• 解像度: 48×16 ピクセル
• ピッチ: 10 mm
• ピクセルあたりLED: 1
• 画面寸法: 480×210 mm (480×172 mm)
• 色: 7色 RGB
• LED数: 768 個
• LED種類: SMD, RGB；視野角: 120°
• 画面仕上げ: フロントパネル（フロントパネルなし：K）

型番: HGM7-80X32-P10 i KM

• 解像度: 80×32 ピクセル
• ピッチ: 10 mm
• ピクセルあたりLED: 1
• 画面寸法: 800×360 mm
• 色: 7色 RGB
• LED数: 2650 個
• LED種類: SMD, RGB；視野角: 120°
• 画面仕上げ: フロントパネル

型番: HGM7-48X16-P16 i KM

• 解像度: 48×16 ピクセル
• ピッチ: 16 mm
• ピクセルあたりLED: 1
• 画面寸法: 480×305 mm
• 色: 7色 RGB
• LED数: 768 個
• LED種類: SMD, RGB；視野角: 120°
• 画面仕上げ: フロントパネル

型番: HGM7-96X16-P16 i KM

• 解像度: 96×16 ピクセル
• ピッチ: 16 mm
• ピクセルあたりLED: 1
• 画面寸法: 1536×305 mm
• 色: 7色 RGB
• LED数: 1536 個
• LED種類: SMD, RGB；視野角: 120°
• 画面仕上げ: フロントパネル

型番: HGMV-64X32-P6 i

• 解像度: 64×32 ピクセル
• ピッチ: 6 mm
• ピクセルあたりLED: 1
• 画面寸法: 384×192 mm
• 色: 1600万色（フルカラー）
• LED数: 2048 個
• LED種類: SMD, RGB；視野角: 120°
• 筐体: オメガ形アルミサポート

型番: HGMV-192X32-P8 i

• 解像度: 192×32 ピクセル
• ピッチ: 8 mm
• ピクセルあたりLED: 1
• 画面寸法: 384×192 mm
• 色: 1600万色（フルカラー）
• LED数: 6144 個
• LED種類: SMD, RGB；視野角: 120°
• 筐体: オメガ形アルミサポート

技術仕様

• メッセージはディスプレイのメモリに保存；RDCリモコンで選択可能
• 輝度はDIS/HDP燃料価格表示と同期
• LED種類: SMD RGB；視野角: 120°
• 対応ピッチ: 6 mm、8 mm、10 mm、16 mm（機種による）
• 色オプション: RGB 7色（HGM7）およびフルカラー1600万色（HGMV）
• 画面仕上げ: 標準はフロントパネル；接尾辞 'K' はフロントパネル無しを示す
• 機械的支持/筐体: 指定機種はオメガ形アルミサポート
• LED数、解像度および寸法は機種により異なります（上記の個別仕様を参照）
