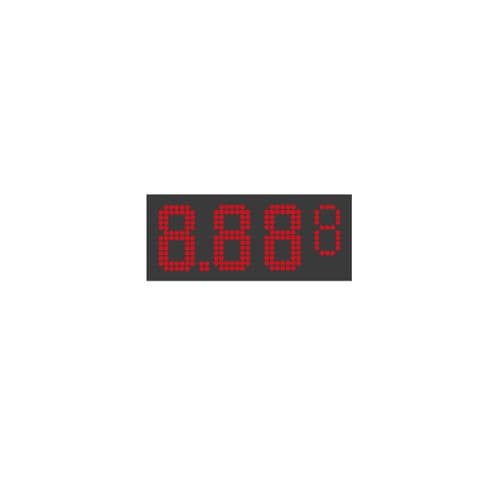

LEDディスプレイ HDP series

グラフィックデジタルガソリンスタンド用

概要
24時間/日連続稼働およびガソリンスタンド等の屋外使用を想定して設計された多セグメントLED燃料価格表示器です。SMD LEDは紫外線（UV）に強く、長期的な視認性を確保します。基板は亀裂や浸水を防ぐ弾性のある特殊シリコーン樹脂でコーティングされています。断熱型のサンバイザーがLEDおよび電子部品を保護します。

モデル – HDP120P

• 3桁（高さ120 mm）と1桁（高さ90 mm）の表示
• 桁高さ：120 mm / 90 mm
• 表示部寸法：393 x 191 mm
• LED数：243
• LEDタイプ：SMD
• 視野角：120°
• グラフィック桁：26ストローク

モデル – HDP168P

• 3桁（高さ168 mm）と1桁（高さ120 mm）の表示
• 桁高さ：168 mm / 120 mm
• 表示部寸法：574 x 248 mm
• LED数：334
• LEDタイプ：SMD
• 視野角：120°
• グラフィック桁：26ストローク

モデル – HDP238P

• 3桁（高さ238 mm）と1桁（高さ168 mm）の表示
• 桁高さ：238 mm / 168 mm
• 表示部寸法：784 x 328 mm
• LED数：414
• LEDタイプ：SMD
• 視野角：120°
• グラフィック桁：26ストローク

モデル – HDP336P

• 3桁（高さ336 mm）と1桁（高さ238 mm）の表示
• 桁高さ：336 mm / 238 mm
• 表示部寸法：960 x 438 mm
• LED数：504
• LEDタイプ：SMD
• 視野角：120°
• グラフィック桁：26ストローク

技術仕様

• 共通特長：24時間/日連続稼働に適したSMD LED、UV耐性あり
• 保護：基板は亀裂や浸水を防ぐ弾性シリコーン樹脂でコーティング
• 断熱型サンバイザーによりLEDと電子部品を保護
• 視野角（全モデル）：120°
• LEDタイプ（全モデル）：SMD
• 対応モデルと主要寸法/LED数：HDP120P（393 x 191 mm、243 LEDs）、HDP168P（574 x 248 mm、334 LEDs）、HDP238P（784 x 328 mm、414 LEDs）、HDP336P（960 x 438 mm、504 LEDs）
