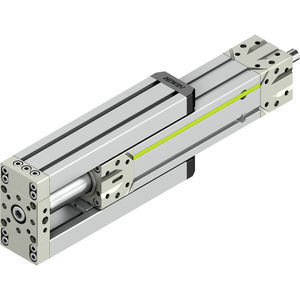

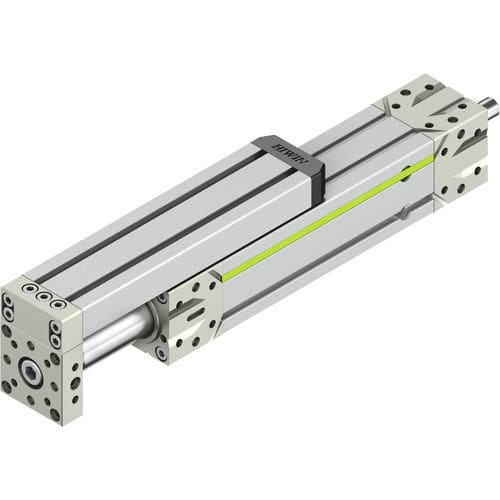

電動アクチュエータ EA series

リニアスライド タイプ

概要
荷重方向が変動する用途に適しています。単一スライドガイド付きの電動アクチュエータは、ピストンチューブに作用する追加のラジアル力を確実に受け止めます。ガイドはエンドブロックに取り付けられ、動作中の精密な案内と安定性を高めます。後付け取り付け（レトロフィット）も可能です。配置は自由に選択でき、設置状況に合わせて調整できます。

製品表
型式 | 寸法 [mm] | リード [mm] | 最大ストローク長 [mm] | 最大動的推力 [N] | 最大速度 [m/s] | 最大加速度 [m/s²] | 繰返し精度 [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0.4 | 20 | ± 0.02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0.8 | 20 | ± 0.02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1.3 | 20 | ± 0.02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0.4 | 20 | ± 0.02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0.8 | 20 | ± 0.02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1.5 | 20 | ± 0.02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0.3 | 20 | ± 0.02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0.6 | 20 | ± 0.02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1.5 | 20 | ± 0.02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0.2 | 20 | ± 0.02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0.4 | 15 | ± 0.02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0.8 | 15 | ± 0.02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1.6 | 15 | ± 0.02

主な特長

• ガイド形式：ピストンチューブに作用するラジアル力を吸収する単一スライドガイド
• 取付け：エンドブロックにガイドを装着；配置は自由；後付け可能
• ストローク：ミリメートル単位で自由に選択可能
• カスタマイズ：豊富なアクセサリとコンフィギュレータ対応；CADデータおよび図面はダウンロード可能
• 繰返し精度：±0.02 mm（各仕様参照）

技術的特性（要約）

• 対応ボア（スライダ幅）：40、50、60、80 mm
• リード（ピッチ）オプション：機種により5 mm〜40 mm
• 最大ストローク（本表）：300 mm
• 最大動的推力の範囲：機種・リードにより約1700 N〜11900 N
• 最大速度・加速度は機種により異なる（表参照）
• 繰返し精度：±0.02 mm
