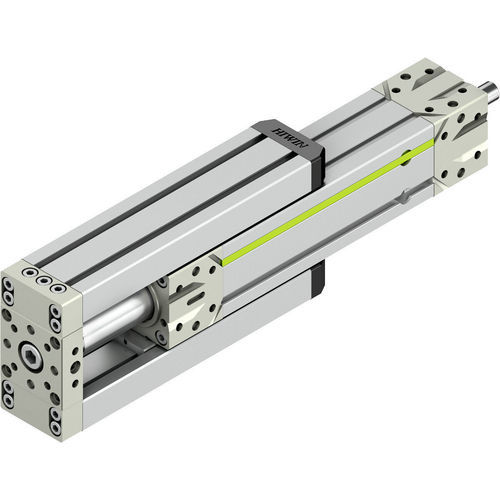

電動アクチュエータ EA series

リニアダブル組み込み式

製品概要
側荷重がかかる用途向け。EA-Sシリーズの電動アクチュエータ（ダブルスライドガイド）は、ピストンチューブに作用する追加の放射（ラジアル）力を吸収し、安定性と位置決め精度を向上させます。取付はエンドブロックに行い、ガイド配置は自由に選択でき、後付けも可能です。ストロークはミリ単位で選択可能。製品コンフィギュレータでのカスタマイズが可能で、CADデータおよび技術図面をダウンロードできます。

利用可能なモデルと技術表
Type | Size [mm] | Lead [mm] | Max. stroke length [mm] | Max. dynamic feed force [N] | Max. speed [m/s] | Max. acceleration [m/s²] | Repeatability [mm]
EA040S005-XXNN | 40 | 5 | 300 | 2800 | 0.4 | 20 | ±0.02
EA040S010-XXNN | 40 | 10 | 300 | 2300 | 0.8 | 20 | ±0.02
EA040S016-XXNN | 40 | 16 | 300 | 1700 | 1.3 | 20 | ±0.02
EA050S005-XXNN | 50 | 5 | 300 | 3500 | 0.4 | 20 | ±0.02
EA050S010-XXNN | 50 | 10 | 300 | 2800 | 0.8 | 20 | ±0.02
EA050S020-XXNN | 50 | 20 | 300 | 1700 | 1.5 | 20 | ±0.02
EA060S005-XXNN | 60 | 5 | 300 | 3900 | 0.3 | 20 | ±0.02
EA060S010-XXNN | 60 | 10 | 300 | 3100 | 0.6 | 20 | ±0.02
EA060S025-XXNN | 60 | 25 | 300 | 2400 | 1.5 | 20 | ±0.02
EA080S005-XXNN | 80 | 5 | 300 | 5600 | 0.2 | 20 | ±0.02
EA080S010-XXNN | 80 | 10 | 300 | 11900 | 0.4 | 15 | ±0.02
EA080S020-XXNN | 80 | 20 | 300 | 9600 | 0.8 | 15 | ±0.02
EA080S040-XXNN | 80 | 40 | 300 | 7300 | 1.6 | 15 | ±0.02

主な特長

• 二重スライドガイド（ダブルガイド）により側方／放射荷重を吸収するよう設計。
• 単一ガイド仕様に比べて安定性と精度が向上。
• エンドブロック取付、ガイド配置は自由に選択可能で後付け可能。
• ストロークはミリ単位で自由に選択可能。
• 用途に合わせた豊富なアクセサリを用意。
• 設計統合のためのCADデータおよび技術図面を提供。

仕様／技術データ

• シリーズ: EA-S（スライドガイド付電動アクチュエータ）。
• 使用可能なピストン径（Size）: 40 mm、50 mm、60 mm、80 mm。
• 選択可能なピッチ: 5 mm、10 mm、16 mm、20 mm、25 mm、40 mm（モデル依存）。
• 最大ストローク長（表に記載のモデル）: 300 mm。
• 最大動的推力範囲: 最大11,900 N（表の最大値）。
• 最大速度範囲: 最大1.6 m/s（モデル依存）。
• 最大加速度: 最大20 m/s²（モデル依存）。
• 繰返し精度: 通常 ±0.02 mm。
• 取付: エンドブロック取付、配置選択可能・後付け可能。
• カスタマイズ: mm単位のストローク、豊富なアクセサリ、製品コンフィギュレータおよびCAD/図面を用意。
