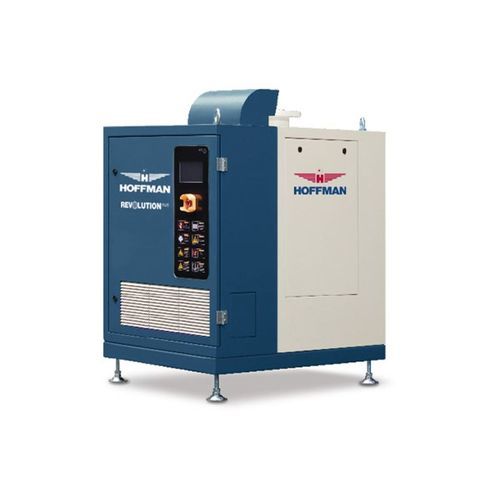

空気ターボ型送風機 REVOLUTION PLUS

インペラ送風機用産業用

概要
Hoffman & LamsonのREVOLUTIONPLUSシリーズは、高速ターボブロワを提供し、高度なブロワ管理システムと従来機より小さな設置面積を組み合わせます。ユニットは工場で配線・試験済みの防音エンクロージャ内で出荷され、プラグアンドプレイで導入できます。性能は流量/圧力の組み合わせ、現場条件および用途により変動します。

設計と運転
REVOLUTIONPLUS 10-75 HPモデルはシングルインペラ設計で空冷式です。モーターは性能要件に応じてアルミローター誘導電動機、銅ローター誘導電動機、あるいは永久磁石同期モーターのいずれかを選択可能です。圧縮部には始動/停止時の保護用にブローオフバルブが装備されています。インバータにより高速モーターの回転数を制御します。ユニットは防音キャビネットに収められ、監視・制御・速度調整のためのプログラマブルロジックコントローラ（PLC）を備えています。可変速ドライブ（VSD）は標準装備です。

特徴と利点

• コンパクトで高速のモータ設計により運転速度と吐出性能を向上。
• インペラはクラスIII陽極酸化アルミニウム製で産業用途の耐久性を確保。
• 特許取得済みのマルチフォイル空気軸受設計とコーティングにより軸受寿命と性能を向上。
• 工場で配線・試験済みの防音エンクロージャにより据付・立上げが容易。
• 始動/停止保護のためのブローオフバルブ付き圧縮ユニット。
• PLCによる能動的な監視と運用制御。
• プロセス要求に応じて回転数を合わせるVSD（可変速ドライブ）を標準装備。

性能および運用上の利点

• 高効率：従来機と比較して最大40%の省エネ（メーカー公表値に基づく）。
• 低騒音：エンクロージャは85 dBA以下の音響レベルを目標に設計。
• 保守が容易：ベルト、ギア、油なしでの設計。
• 高度なマルチフォイル空気軸受技術により軸受寿命を延ばし、熱損失を低減してモータ効率を向上。

技術仕様

• シリーズ：REVOLUTIONPLUS（高速ターボブロワ）
• 出力範囲：10-75 HP
• インペラ：シングルインペラ；材質 クラスIII陽極酸化アルミニウム
• 冷却：空冷
• モーターオプション：アルミローター誘導電動機、銅ローター誘導電動機、または永久磁石同期モーター（性能要件に応じて選定）
• 制御：監視と制御のためのプログラマブルロジックコントローラ（PLC）
• 駆動：標準でVSD装備；インバータがブロワモーターの回転数を制御
• 保護：始動/停止保護のためのブローオフバルブ付き圧縮ユニット
• 軸受技術：特許取得のマルチフォイル空気軸受設計とコーティング
• 保守：ベルト・ギア・オイル不要
• 騒音定格：設計で85 dBA未満
• 省エネ：従来ソリューションと比べ最大40%の省エネ（メーカー公表値）
