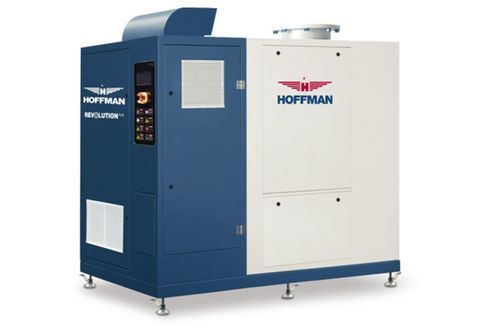

空気送風機 REVOLUTIONPLUS

遠心インペラ2段

概要
REVOLUTIONPLUS 高速ターボブロワーは、産業用途向けにコンパクトでエネルギー効率の高い曝気およびプロセス用空気ソリューションを提供します。250-350 HP のレンジでは、水ジャケット冷却とツインインペラを採用し、永久磁石同期モーター（PMSM）により効率を高め、ライフサイクルコストを低減します。ユニットは工場で試験・配線済みで、防音エンクロージャに収納され迅速な設置が可能です。

設計と運転
250-350 HP モデルは水ジャケット冷却とツインインペラ構成により圧力と流量を最適化します。高性能PMSMと可変速ドライブ（VSD）の組合せにより、速度制御が精密になり部分負荷時の効率が向上します。圧縮ユニットには始動/停止時の保護用ブローオフバルブを備え、インバータでモーター回転数を制御、PLCにより監視と制御を行います。エンクロージャは防音仕様で、プラグアンドプレイ接続のために配線済みです。

特長と利点

• PMSM（永久磁石同期モーター）により高効率とモーター寿命の延長を実現
• 可変速ドライブ（VSD）を標準装備しプロセス需要に応じた出力調整が可能
• ベルト、ギア、オイル不要 — メンテナンス簡素化とダウンタイム低減
• 工場試験済み、配線済み、防音エンクロージャで迅速な立ち上げ
• 従来ソリューション比で最大40%の省エネ（メーカー値）
• レベリングフット付きのコンパクト設計；コントローラから最大約30mまで離れて運転可能
• 現場の騒音制約に対応する静音設計（<85 dBA）

主な用途

• 廃水処理の曝気システム
• 発電所の補助空気システム
• 圧縮空気/ガスを必要とする一般産業プロセス

仕様 / 技術データ

• モデルファミリ：REVOLUTIONPLUS
• 出力レンジ（本ページ）：250-350 HP
• 冷却方式：水ジャケット冷却
• インペラ：ツインインペラ設計
• モータタイプ：永久磁石同期モーター（PMSM）
• 可変速ドライブ（VSD）：標準装備
• 制御：監視・速度制御用PLC
• 保護：始動/停止保護用ブローオフバルブ付き圧縮ユニット
• エンクロージャ：防音、工場試験済み、プラグアンドプレイ用配線済み
• メンテナンス：ベルト・ギア・オイル不要（メンテナンス削減）
• モーター寿命：標準モーターの最大4倍（メーカー値）
• 騒音定格：設計値 <85 dBA
• 省エネ：従来ソリューション比で最大40%（メーカー値）
• 設置：コンパクトな据付寸法；レベリングフット；コントローラから最大約30mで運転可能
