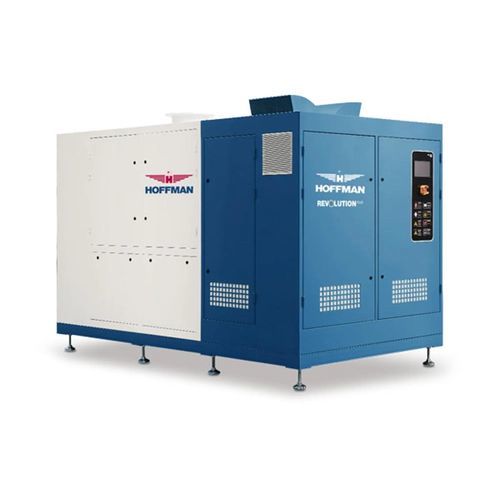

空気ターボ型送風機 REVOLUTION PLUS

遠心インペラ一段

概要
HOFFMANのREVOLUTIONPLUS高回転ターボブロワーは、工業プロセス向けにコンパクトでエネルギー効率の高い単段遠心圧縮を提供します。ユニットは工場で配線・試験済みの防音筐体に収められ、プラグアンドプレイでの導入が容易です。高回転PMSMモーター、Class III陽極酸化アルミニウム製インペラ、テフロンコーティングを施した特許取得のマルチフォイルエアベアリングを組み合わせ、寿命延長とメンテナンス削減を実現します。

設計と運転
圧縮用エアエンドには、起動/停止時の保護のためブローオフ弁が装備されています。モーター速度は可変速ドライブ（VSD）で制御されます。内蔵PLCがモニタリング、制御、速度調整を行い、プロセス要求に合わせます。実性能は流量/圧力の組み合わせ、現場条件、特定の用途によって変動します。

主な特長と利点

• 400–700 HPモデルは二重インペラ／ツインモーター構成。
• 400–700 HP帯モデルはウォータージャケット冷却。
• 高効率の永久磁石同期モーター（PMSM）。
• プロセス／酸素需要に応じて回転数を最適化する可変速ドライブ（VSD）を標準装備。
• テフロンコーティングを施した特許マルチフォイルエアベアリングによりダンピングと安定性を向上（単一フォイル比で約30%改善）。
• Class III陽極酸化アルミニウム製インペラ。
• ベルト、ギア、オイル不要でメンテナンス簡素化。
• コンパクトな設置面積、防音筐体とレベリングフットにより特殊な基礎不要。
• 工場で配線・試験済みのためプラグアンドプレイで設置可能。
• アクセスパネルおよびガスケット密閉のエアエンド／電子機器筐体で外部の汚れや破片を保護。
• 低騒音設計；騒音レベル評価 <85 dBA。
• 従来ソリューションと比較して最大約40%の省エネおよびCO2排出削減。
• コントローラーから独立して最大30mまで動作可能（設置条件による）。

用途
下水処理や一般産業用途など、効率的な単段遠心ブロワー性能と高度なエネルギー管理を必要とする用途に合わせてパッケージ化・最適化されています。

仕様 / 技術データ

• シリーズ名：REVOLUTIONPLUS
• 出力範囲（本製品ページ）：400–700 HP
• Airend：ブローオフ弁付単段遠心式
• インペラ材質：Class III 陽極酸化アルミニウム
• モーター形式：永久磁石同期モーター（PMSM）
• モーター冷却：ウォータージャケット冷却（400–700 HPモデル）
• 駆動：可変速ドライブ（VSD）標準装備
• ベアリング技術：テフロンコーティングを施した特許マルチフォイルエアベアリング
• メンテナンス：ベルト、ギア、オイル不要
• 制御：PLC内蔵および高度なブロワ管理システム
• 防音筐体：人間工学に基づく防音筐体；目標値 <85 dBA
• 設置：コンパクトな設置面、レベリングフット、特殊基礎不要
• 保護機能：アクセスパネル、エアエンドおよび電子部品のガスケット密閉保護
• 運転上の注意：性能域は流量/圧力および現場/用途条件により変動
• 工場設定：配線・試験済みでプラグアンドプレイ運転可能
• 推定モーター寿命：標準モーター比で最大4倍（メーカーの主張）
