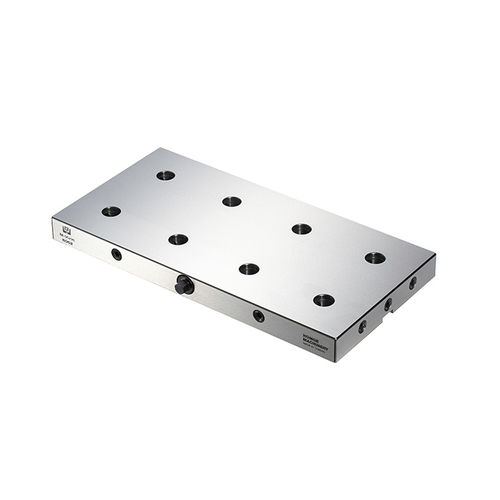

プレート式ゼロ点センタリング及び制御システム M-52x52(7062G)ダブルモジュラーマルチ締め付けシステム
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- プレート式, ダブル, モジュラー, マルチ締め付けシステム, 工作機械用, モジュール式締め付けプレート, 締め付けプレート, 多位置締付け, 高精度, 5 軸加工用
詳細
概要
主な特長
技術仕様
製品画像
付属品と資料
- 1回の加工で複数台の5軸バイスを搭載できる設計です。
- お客様の治具やトムストーンへ取り付け、複数クランプ用のゼロポイントソリューションとしても使用可能です。
主な特長
- モジュラー設計：素早い組立てと再構成により生産ニーズに適応します。
- 3軸・4軸・5軸機や分割盤に対応し、幅広い加工用途で使用可能です。
- 高精度の位置決めにより、ワークの正確なクランプを実現します。
- ワークを直接クランプ：治具準備を簡素化し、段取り時間を短縮、加工効率を向上させます。
- 操作・保守が容易です。
技術仕様
- 型番：M-52x52(7062G)、M-96x96(8062G)
- 単位：mm
- M-52x52(7062G) — L×W×H：208×104×30 mm；Pull Studs：M-52x52PS；取付穴：186×82；重量：4.6 kg
- M-96x96(8062G) — L×W×H：384×192×30 mm；Pull Studs：M-96x96PS；取付穴：-；重量：14 kg
製品画像
- 二連ステーション構成の長方形マルチプレート（グリッド）や、代表的な機械取り付け例の画像を掲載しています。
付属品と資料
- 技術仕様書および製品PDFはご要望に応じて提供可能です。
