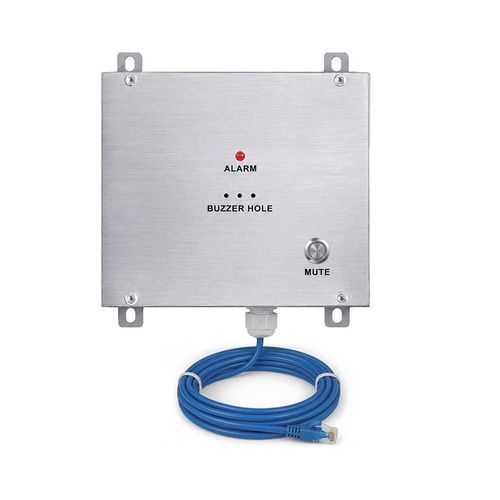

耐腐食性アラーム表示パネル KNRAP2

バンダルプルーフ

概要
KNTECH KNRAP2 は、PABX システム向けの産業用遠隔アラーム表示パネルで、重大/軽微アラームに対する視覚および聴覚の通知を提供し、24時間365日の運用環境で迅速な障害検知と対応を支援します。

製品識別
型番：KNRAP2
寸法：150mm（H）×130mm（W）×40mm（D）
材質：SUS304 ブラッシュドステンレス フェース（厚さ 1.2mm）

主な特長

• SUS304 ブラッシュドステンレス製フェースと耐改ざんメタル操作部による堅牢な構造。
• デュアルアラート：高輝度グリーン/レッド LED とピエゾブザー >75dB。
• MCU/リレー統合ロジックと Alarm Mute 機能：ブザーを消音しても赤 LED は故障解消まで点灯を維持。
• 壁面取付け設計で簡易に統合可能。

動作ロジック

• 通常状態：グリーン LED 点灯、ブザー OFF。
• アラーム状態：PABX から故障信号が入ると LED がレッド（点滅または点灯）になり、ブザーが断続的に鳴動。
• ミュート動作：MUTE を押すとブザー OFF（確認済）になり、赤 LED は故障解消まで点灯し続け視覚的リマインダーとなる。
• 復旧：故障が解消されると自動的に通常状態へリセット（LED はグリーンに戻る）。

表示ロジック表
製品ドキュメントには、通常、アラーム、ミュート、復旧の各状態と LED/ブザーの挙動を示す視覚的ロジックマッピングが含まれます。

設置
壁面取付けを想定した設計。取付図および配線詳細は製品ドキュメントに記載されています。

用途
Building Management Offices（BMO）、セキュリティコントロールルーム、データセンターなどの 24/7 運用環境における PABX 監視など、ミッションクリティカルな通信インフラ向け。

仕様 / 技術仕様

• 型番：KNRAP2
• 寸法：150mm（H）×130mm（W）×40mm（D）
• フェース材質：SUS304 ブラッシュドステンレス、厚さ 1.2mm
• 表示：高輝度グリーンおよびレッド LED
• 音響：ピエゾブザー、>75dB
• ロジック：Alarm Mute および自動リセットをサポートする MCU およびリレー統合ロジック
• 操作：耐改ざんメタルミュートボタン
• 取付：壁面取付け設計
• 適合：HK および国際規格（表記どおり）
• 標準設置環境：BMO、セキュリティコントロールルーム、データセンター
