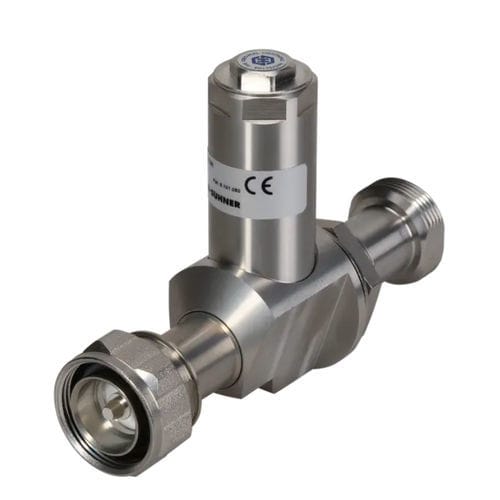

タイプ1避雷器 3409.41.0090

屋外用電気通信ガス放出

遠隔給電のためのDC導通 ガス放電管によるRFピークパワーの制限なし 優れた低PIM性能、マルチキャリアシステムに最適 380 MHz～18 GHzのアプリケーションバンドに対応可能 ガス放電管搭載 仕様 製品構成 メインパスコネクター ポート1：保護なし、7/16プラグ（オス） ポート2：プロテクト、7/16ジャック（メス） 取り付けとアース MH110（バルクヘッドマウント）、M8（ネジ）、brk（ブラケット） バルクヘッド側面 保護側 EMPは逆付け可能 はい インターフェースと材料データ ハウジング材質/メッキ 真鍮 / スコプレート（R）めっき センターコンタクト材質 / めっき ポート1: 真鍮 / 銀メッキ ポート2：青銅／銀めっき 電気データ インピーダンス 50 Ω 周波数フレーム 690 MHz～2690 MHz 標準リターンロス ≥ 28 dB 以上 挿入損失（代表値 ≤ 0.1 dB以下 CWパワーフレーム ≤ 1500 W PIM 3次 -160 dBc AISG周波数 10 MHz AISGリターンロス 18 dB AISG挿入損失 0.1 dB 残留パルスエネルギー（typ.） 250 µJ (試験パルス 4 kV 1.2/50 µs; 2 kA 8/20 µs) サージ電流処理能力 30 kAシングル、20 kAマルチ（試験パルス8/20 µs） 電気的備考 DC電源電圧 48 V 直流電流 13 A ガス管 あり DC、GDT付属、交換可能、9071.99.0548 (90 V) 機械的データ 重量 525 g 交配サイクル 500 環境データ 動作温度 -40 °C ... 85 °C 保管温度 -40 °C ... 85 °C 侵入保護 (IP 定格) 嵌合 / IP67、IEC 60529に準拠
