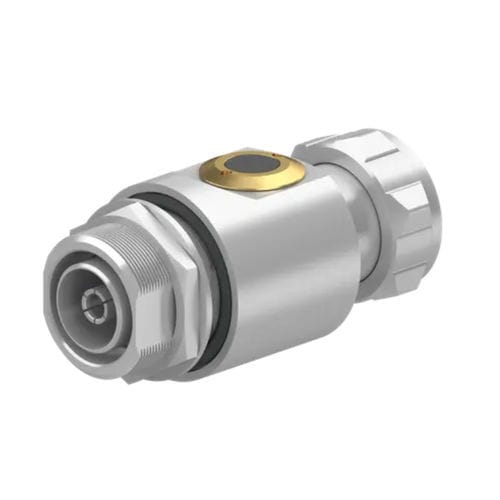

4分の1波長避雷器 3407.41.0051

同軸

シリーズ3400の標準タイプと比べ、残留電圧を80%削減 シリーズ3401および3402と比べ、99.9%以上の残留エネルギー削減 デバイスの保護側でDCブロッキング 70 MHz～18 GHzのアプリケーションに使用可能 最小リターンロス20 dB、最大挿入損失0.2 dB 広帯域設計 省スペース設計 マルチバンド動作 仕様 製品構成 メインパスコネクター ポート1：保護なし、7/16プラグ（オス） ポート2：プロテクト、7/16ジャック（メス） 取り付けとアース MH110（バルクヘッドマウント）、M6（ネジ） バルクヘッド側面 保護側 インライン設計 はい EMPは逆付け可能 はい インターフェースと材料データ ハウジング材質/メッキ 真鍮 / スコプレート（R）めっき センターコンタクト材質 / めっき ポート1: 真鍮 / 銀メッキ ポート2：青銅／銀めっき 電気データ インピーダンス 50 Ω 周波数フレーム 690 MHz～2700 MHz 標準リターンロス 23 dB 挿入損失（代表値 0.1 dB CWパワーフレーム 500 W PIM 3次 -155 dBc typ. 残留パルスエネルギー typ. 0.03 µJ (試験パルス 4 kV 1.2/50 µs; 2 kA 8/20 µs) サージ電流処理能力 25 kAシングル、20 kAマルチ（試験パルス8/20 µs） 電気バンド 周波数範囲 690 MHz ... 2500 MHz 標準リターンロス 26 dB 挿入損失 0.1 dB 平均出力/ ピーク 500 W / - PIM 3次 -150 dBc typ. 電気的備考 ガス管 DCなし/QWまたはLCがショート 機械的データ 重量 430 g 適合サイクル 500
