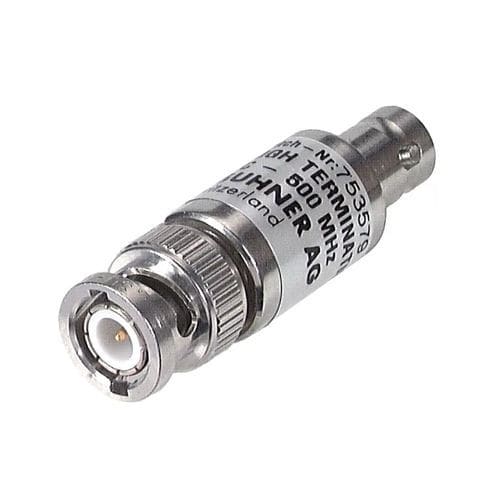

同軸減衰器 22550177

固定RF

幅広いインターフェース 波形のサブシステム間のインピーダンス整合を改善するための様々な帯域幅 多くの試験、測定、通信アプリケーションで使用されています。 仕様 材料データ インターフェース BNC/プラグ（オス） センターコンタクト 銅ベリリウム合金/金メッキ アウターコンタクト 真鍮 / スコプレート（R）メッキ ボディ 真鍮 / SUCOPLATE（R）メッキ 絶縁体 PFA / PTFE カップリングナット 真鍮 / スコプレート（R）メッキ ガスケット VMQ（シリコーンゴム） インターフェイス BNC/ジャック（メス） センターコンタクト 銅ベリリウム合金/金メッキ アウターコンタクト 真鍮 / スコプレート（R）メッキ ボディ 真鍮 / SUCOPLATE（R）メッキ 絶縁体 PFA / PTFE 電気データ インピーダンス 50Ω 動作周波数 0 GHz ...4 GHz 減衰公称値 3 dB VSWR 1.2 リターンロス 20.8 dB 電気データ（周波数関連） 周波数範囲 - 減衰偏差 - VSWR max 0 GHz～2 GHz - 0.3 dB～1.1 2 GHz～4 GHz - 0.5 dB～1.2 電気データ（パワー） 平均電力 周囲温度30℃で2 W。周囲温度130 °Cで0 Wまでリニアにディレーティング。 ピーク電力 500 W、パルス幅5 µs、デューティ・サイクル0.05 電気的備考 最大ピーク電圧160V (50Ω) 環境データ 動作温度 -55 °C ... 130 °C 材料準拠 ROHS 指令 RoHS 2011/65/EU および (EU) 2015/863 定格 適用除外に準拠 免責事項 6c REACH規則への適合 規制 REACH 1907/2006 第33条 SVHC
