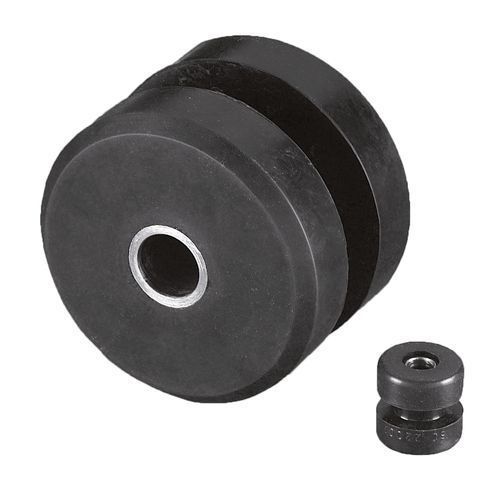

円筒防振マウント 22000

クロロプレン製ゴムモバイル機器用

説明
円筒型防振マウント 22000は、可動機器向けに設計された防振支持具です。中央の強化された円筒管に接着された2つのエラストマー部品で構成されています。エラストマー：クロロプレン、耐油性。圧縮および引張方向で動作し、軸方向および径方向の荷重を支持します。5段階の剛性で、軸方向荷重15〜2100 kg、径方向荷重最大650 kgに対応します。

利点

• 構造伝播騒音に対する優れたアイソレーション
• 耐油性のクロロプレンエラストマー
• コンパクトで簡素な設計により経済的な取付けが可能
• 取付けと組立が容易
• 軸方向荷重15〜2100 kg、径方向荷重最大650 kgに対応する5サイズ
• ワッシャーと組合せた場合の反発抑制効果

仕様

• 耐油性エラストマー要素、軸方向および径方向の荷重を支持
• 軸方向と径方向の剛性比：1:1
• 全方向の振動を吸収し騒音を低減

技術仕様

• 形状：円筒形
• 材料：ゴム（エラストマー：クロロプレン）
• 用途：可動機器、建設機械
• レンジ：5種類の剛性
• 静的荷重：最大 2,072 daN；最小 9 daN
• 直径：33.2 mm、47.7 mm、64.8 mm、88.9 mm、123.9 mm（1.307 in、1.878 in、2.551 in、3.5 in、4.878 in）
• 設計：中央の強化された円筒管に接着された2つのエラストマー部品
• 機能：軸方向および径方向の荷重を支持；圧縮および引張で動作；ワッシャー併用で反発抑制効果
