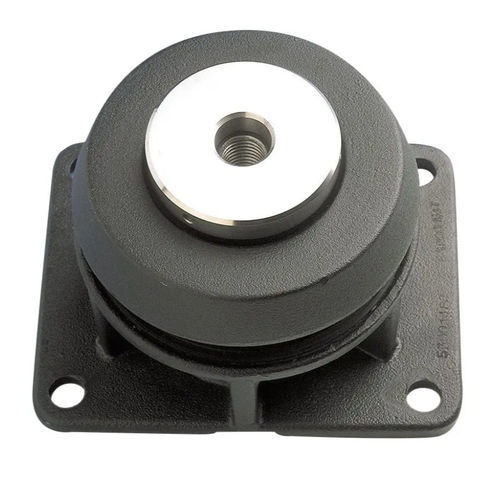

円錐形防振マウント 90520

ゴム発電機用重量物用

製品説明
大型エンジン向けの防振マウント。このエンジンマウントは、鋳鉄の組立体に封入された円錐形の弾性体で構成されています。内蔵の調整可能なストッパーが衝撃時の垂直および横方向の変位を制限します。上部固定の種類に応じて4つのバリエーションがあり、レベリングシステムの有無やねじ穴／ねじ込みボルトの選択が可能です。

利点

• 振動および騒音の低減
• マウントの使用温度範囲：-10°C～+70°C
• 2種類のバージョンあり
• 重負荷エンジン向けのサイレントブロック

用途と一般仕様
このマウントは、高い振動絶縁性と衝撃保護を必要とする固定式または移動式の発電機の吊り下げ用に設計されています。1個当たりの支持荷重は600 kg～2300 kgです。この荷重範囲は、色識別された5つの異なるバリアント（12～16）でカバーされています。

入手可能なバリエーション（上部固定）

• 905201：レベリングシステムなし - M24 x 3.00 ねじ穴
• 905202：レベリングシステム内蔵 - M24 x 3.00 ねじ穴
• 905203：レベリングシステムなし - M24 x 3.00 ねじ込みボルト
• 905206：レベリングシステム内蔵 - M24 x 3.00 ねじ込みボルト

技術仕様

• 構成：円錐形
• 材料：ゴム
• 用途：エンジン用
• 静的荷重：最大 2300 daN、最小 600 daN
• 直径：96 mm（3.78 in）
• マウントあたりの荷重（上記参照）：600 kg～2300 kg
