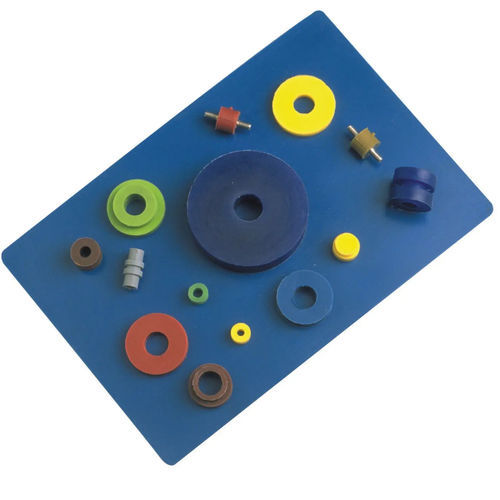

シーリングワッシャー E3RP

円形平らゴム製

説明
静的シーリング用途向けの平形およびフランジ形シーリングワッシャー。一般にVHDS（very high density silicone）シリコーンゴムで供給されます。完全な品番は文字Sと適切なグレードを含み、これはASTM D945に準拠した静的圧縮下でのヤング率（ref. 33〜77）または部品上で測定した剛性（ref. 16〜25）のいずれかを示します。

特性 / 仕様

• タイプ: sealing
• 構成: フラット
• 材質: ゴム（VHDSシリコーン）
• 内径:
  Max.: 44.5 mm (1.75 in)
  Min.: 2 mm (0.08 in)
• 外径:
  Max.: 83 mm (3.268 in)
  Min.: 6 mm (0.236 in)
• 厚さ:
  Max.: 14.5 mm (0.571 in)
  Min.: 1 mm (0.039 in)

用途と取り付け

• フランジ、ハウジング、カバー間の静的シール用途に設計されています
• 必要な圧縮特性と剛性に応じて文字Sとグレードを選択してください
• ボルト締結に適合します。対象部品および使用環境との寸法・材質の適合性を確認してください
