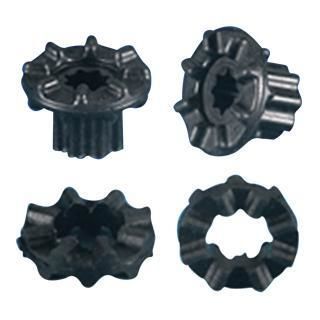

円筒防振マウント

エラストマーゴム輪形

製品概要
エラストマー製のリングおよびブッシングで、産業用途における騒音低減、衝撃吸収、振動隔離のためのシンプルなアイソレータとして設計されています。使用温度範囲：-40°C～+83°C。

特長

• 空気伝搬音および構造伝搬音の効果的な低減
• 衝撃を吸収し伝達振動を低減
• 取り付けと隔離のためのコンパクトで経済的なソリューション
• 4種類の硬さで、1個あたり0.5～160 kgの荷重に対応

説明
リングと対応するブッシングを組み合わせることで、騒音や振動を低減する柔軟なインターフェースを形成します。ユニットは並列に取り付けて荷重容量を増やすことができ、直列に積み重ねて変位量を大きくすることも可能です。ブッシングはリングなしでブッシング同士を合わせて使用することもでき、構造の厚みやより堅牢な取り付けが必要な場合に適します。

技術仕様

• 材料：エラストマー（ゴム）
• 使用温度範囲：-40°C～+83°C
• 機能：騒音・振動低減、衝撃吸収
• 構成：リング＋ブッシングの組み合わせが柔軟なインターフェースを形成
• 取り付け：並列での取り付けは荷重容量増加、直列積層は変位量増加
• 代替使用：構造厚や堅牢な取り付けが必要な場合は、リング無しでブッシングを対にして使用可能
• モデル：4種類の硬さ、許容荷重0.5～160 kg／個
