スプリングプランジャー 280-1

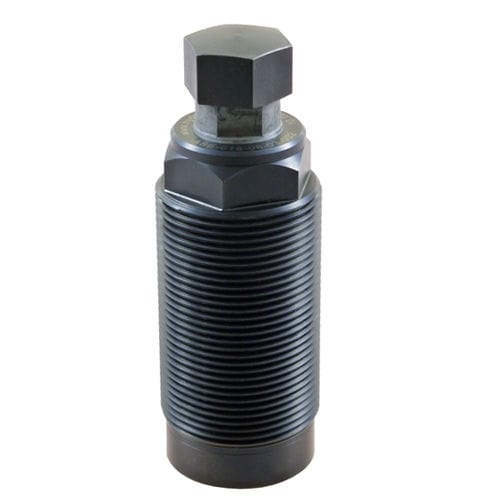

ワークサポート、ネジ付きボディ 加工精度を高めるために、ワークサポートは加工中の振動やたわみを避けるための理想的な部品です。ねじ込み式ボディのバリエーションは、クランプ治具に水平方向だけでなく垂直方向にも取り付けることができます。この柔軟性により、スペースが厳しい条件下でもコンパクトな治具設計を実現できます。 プランジャーの油圧固定は、ワークの油圧クランプと組み合わせることも、分離することもできます。プランジャーを前進させる2つのワークサポート方法があります： 1.バネの力で前進 基本的なプランジャー位置の抽出 2.油圧で前進 プランジャーの基本位置が後退 特別な機能 コンパクトなフィクスチャー設計が可能 水平および垂直取り付けが可能 プランジャーの固定は、クランプと組み合わせることも、別々にすることも可能 保護金属ワイパー付き ドリルチャンネルによる圧油供給 標準ワークサポートおよび特殊設計が可能 作動圧力：pmax.500 bar 前進方法：油圧式またはバネ力式 プランジャー Ø 16 mm、ストローク 8 mm 支持力： 最大500 barで12 kN スプリング力：最小8 N（スプリング） 10 N（油圧式） 最大スプリング力 13 N（スプリング） 23 N（油圧） オイルコネクション ワイパー：ソフトワイパーとメタルワイパー
