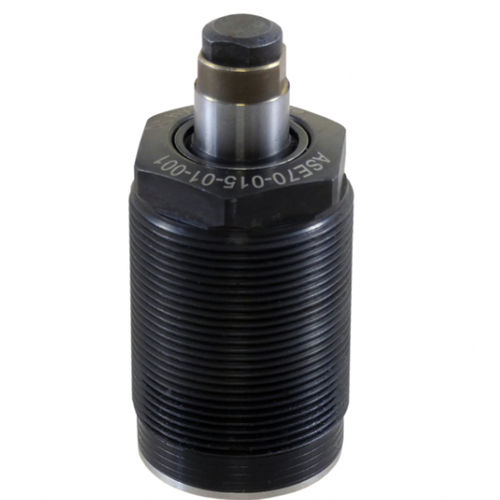

スプリングプランジャー 280-70

低圧領域でのワーク加工中に振動やたわみを避けなければならない場合、これらのワークサポート（ASE）は理想的なソリューションです。ねじ込み式ボディエレメントは、お客様専用のねじ込み式取付け穴にねじ込むことができ、スペースを節約できます。シーリングは、付属の2つのシーリングリングを取り付け穴の底に当てて行います。ワークサポートは、クランプ固定具の中で水平にも垂直にも配置できます。プランジャー固定は、ワークの油圧クランプと組み合わせることも、別々に行うこともできます。プランジャーの前進には2つの方法があります。 1.プランジャーはスプリング荷重により前進します： プランジャーの基本位置は抽出されます。 内蔵されたスプリングがサポートプランジャをワークに対して前進させます。加圧後、サポートプランジャはその位置に固定されます。スプリング荷重を除けば、それ以上の力はワークピースに作用しません。 2.プランジャーは油圧で前進します： プランジャーの基本位置は後退。 サポートプランジャはリセットスプリングにより後退位置に保持される。加圧が開始されると、サポートプランジャーはスプリング力によってワークに対して前進し、最終的にこの位置に固定されます。 特別な特徴 コンパクトな治具設計が可能 水平・垂直取り付けが可能 プランジャーの固定は、クランプと組み合わせることも、分離することも可能 保護ソフトワイパー付き ドリルチャンネルによる圧油供給 標準ワークサポートおよび特殊設計が可能 作動圧力：pmax.70 bar 前進方法：油圧式またはバネ力式 プランジャー Ø (ストローク) 10 (6,5) | 12 (8) | 15 (8) または 16 (10) mm 支持力： 最小3、最大70 barで10 kN
