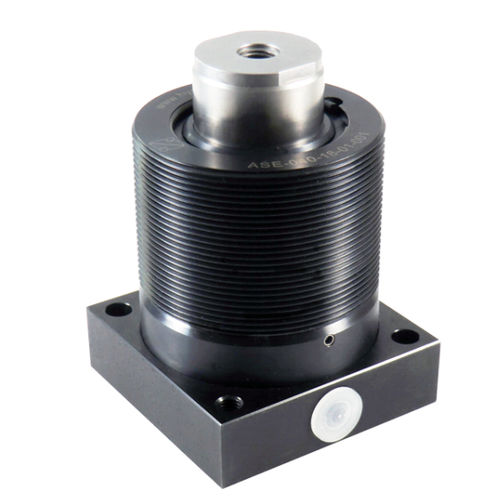

スプリングプランジャー 280-10

これらのワークサポートでは、スプリングがプランジャーをワークに対して前進させます。スプリングの力は内蔵のセットスクリューで調整できます。調整したスプリングの力でワークが持ち上げられないようにしてください。高さ調節のために、内ねじにコンタクトボルトをねじ込むことができます。オイルは横G1/4ネジポートまたは下部フランジプレートのマニホールド接続により供給されます。プランジャーの油圧固定は、ワークの油圧クランプと組み合わせることも、分離することもできます。 特別な特徴 様々な取り付けオプション スペーサーエレメント（コンタクトボルトなど）をねじ込むための内ねじ付きプランジャー プランジャーの固定はクランピングと組み合わせることも、分離することも可能 バネ力は内蔵の止めネジで調整可能 標準的なワークサポートと特殊設計が可能 安全上のご注意 横力はワークサポートでは吸収できません。荷重は必ずワークサポートに集中させてください。クランプ力とサポート力は一致させてください。加工中にワークサポートに液体が侵入する恐れがある場合は、換気ラインを接続する必要があります。プランジャーの内ねじは、シールプラグまたはねじ込み式エレメントで汚染から保護する必要があります。質量が大きいねじ込み式エレメントは、ワークサポートの機能に影響を与える可能性があります。 使用圧力：pmax.500 bar 前進方式： 基本プランジャー位置抽出、スプリング力によるプランジャー後退 プランジャー Ø 32 mm、ストローク16 mmまたはØ 40 mm、ストローク18 mm 最低圧力：推奨100 bar 最大支持力500 barで60 kN 100Nで40Nに依存する前進力ストローク
