油圧式シリンダ 200-5

ピストン式複動式コンパクト

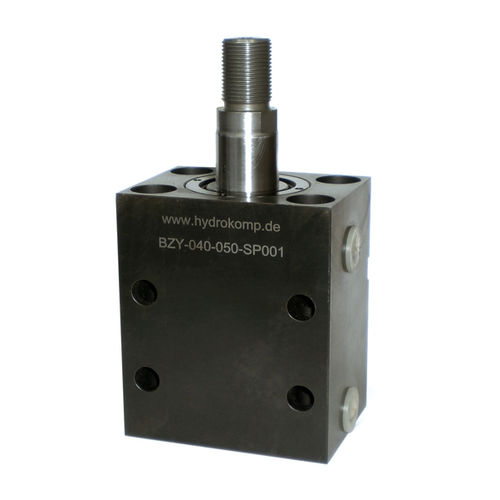

リニアな動きを油圧で作り出し、正確なストロークが不可欠な場合には、この複動式ブロックシリンダが最適です。ブロックシリンダは通常、プラントエンジニアリング、金型製作、一般機械エンジニアリング、治具製作、工具製作などで使用されます。コンパクトな立方体設計と横溝により、組み立てが容易で、高い作動圧力下での使用が保証されています。 ハイドロコンプは、様々な給油方式を提供しています。ロッド径のダブルシールとは別に、ブロックシリンダーには追加の金属ワイパーが装備されています。メタルワイパーは、ソフトワイパーへの金属粉の侵入を防ぎ、漏れの少ない連続運転を保証します。ブロックシリンダーのピストンロッドには、外ねじが付いています。これにより、例えばジョイントヘッドやその他の締結部材を取り付けることができます。標準として、ハイドロポンプはブロックシリンダーを5つのサイズで提供しています。特殊設計や他のストロークも可能です。 特別な特徴 漏れの少ない連続運転に最適 正確なストロークが可能 4つの取り付けオプション メタルワイパー標準装備 ジョイントヘッドなどのアクセサリー用外ネジ 標準シリンダーと特殊設計が可能 画像は外ねじピストン付きブロックシリンダーと付属品のジョイントヘッド、ベアリングサポートです。 ベアリングサポートは4本のシリンダーヘッドネジで供給され、ブリーダーボアを通してシリンダーに取り付けられます。 作動圧力：pmax.500 bar 作動方式：複動 ピストン径： 25、32、40、50、63 mm ストローク 50および63 mm 推力： 100 barで4.9 kNから500 barで156 kNまで
