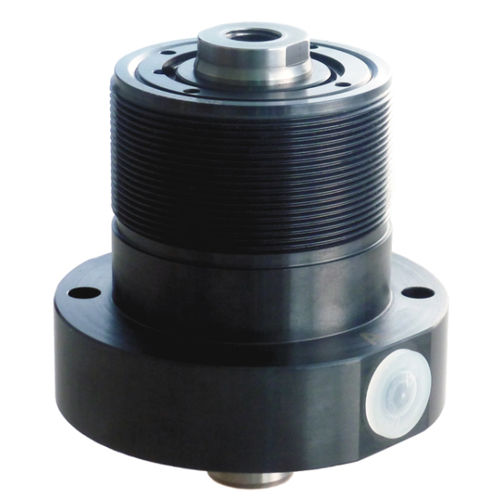

油圧式シリンダ 220-6

ピストン式スクリュー複動式

中空ピストンシリンダー、内部ピストンねじ付き 中空ピストンシリンダーは、油圧クランプ装置の機械式クランプエレメントと組み合わせて、トラクションシリンダーやスラストシリンダーとして使用されます。ピストンには、例えば引張ロッドのねじ込みに使用できるねじ穴があります。内蔵されたメタルワイパーは、金属屑によるピストンの損傷を防ぎ、シリンダーの可用性と寿命を向上させます。ハウジングの外ねじは、ロックナットの使用など、多様な取り付け方法を可能にします。ハイドロポンプは、単動式（リセットスプリング付き）と複動式の中空ピストンシリンダーを提供しています。給油用として、中空ピストンシリンダにはG1/4ネジポートが装備されています。 特別な特長 トラクションシリンダまたはスラストシリンダに最適 貫通穴付きピストン 引張ロッドの使用が可能 様々な取り付けオプション 一体型メタルワイパーによる削り屑対策 標準シリンダーおよび特殊設計が可能 運転条件 単動式中空ピストンシリンダーの場合、異物や液体がスプリングキャビティに侵入するのを防止するため、シリンダーの配置やカバーで防ぐ必要があります。必要であれば、ベントラインを接続することもできます。使用中にネジ山が損傷するのを防ぐため、溝付きナットは常に荷重に応じて締め付ける必要があります。使用者は、引張ロッドとネジが少なくとも強度クラス10.9の材料で作られていることを確認する必要があります。これは特に350～500 barの最高使用圧力に適用されます。 作動圧力：pmax.500 bar 作動方式： 単動式または複動式
