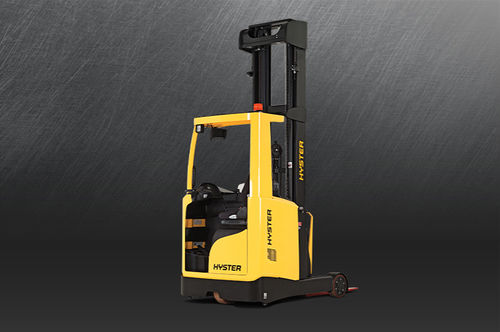

電動式リーチ型フォークリフト R1.4-2.5側面狭通路用屋内用
お気に入りに追加する
商品比較に追加する
特徴
- 動力
- 電動式
- 操縦
- 側面
- 応用
- 倉庫用, 屋内用, 狭通路用
- その他の特徴
- 高速, ハイリーチ, ACモーター, 環境に優しい
- 積載量
最大: 2,500 kg
(5,511.6 lb)最少: 1,400 kg
(3,086.5 lb)- 持ち上げ高
最大: 12,750 mm
(501.97 in)最少: 8,150 mm
(320.87 in)- 全幅
最大: 1,665 mm
(65.6 in)最少: 1,125 mm
(44.3 in)- 全長
最大: 2,629 mm
(103.5 in)最少: 2,379 mm
(93.7 in)- 荷重中心
600 mm
(23.6 in)- 無負荷での重量
最大: 9,755 kg
(21,506.1 lb)最少: 6,859 kg
(15,121.5 lb)- 負荷付き軸荷重(前)
最大: 2,404 kg
(5,299.9 lb)最少: 569 kg
(1,254.4 lb)- 負荷付き軸荷重(後)
最大: 5,875 kg
(12,952.2 lb)最少: 1,621 kg
(3,573.7 lb)- 負荷なし軸荷重(前輪)
最大: 2,696 kg
(5,943.7 lb)最少: 1,922 kg
(4,237.3 lb)- 負荷なし軸荷重(後輪)
最大: 2,063 kg
(4,548.1 lb)最少: 1,135 kg
(2,502.2 lb)- 輪距 (後輪)
1,025 mm, 1,153 mm, 1,183 mm
(40.4 in, 45.4 in, 46.6 in)- マストを下げた時の高さ
2,195 mm, 3,227 mm
(86.4 in, 127 in)- フリーリフト
1,582 mm, 1,648 mm, 2,614 mm, 2,680 mm
(62.3 in, 64.9 in, 102.9 in, 105.5 in)- スト上昇時の全高
5,263 mm, 5,563 mm, 8,463 mm
(207.2 in, 219 in, 333.2 in)- ヘッドガードまでの高さ
2,175 mm
(85.6 in)- シートの高さ
1,082 mm
(42.6 in)- フォークキャリッジ幅
最大: 1,479 mm
(58.2 in)最少: 1,229 mm
(48.4 in)- 負荷時のマスト地上高
75 mm
(3 in)- 負荷時の地上高
65 mm, 85 mm
(2.6 in, 3.3 in)- 最小旋回半径
最大: 1,930 mm
(76 in)最少: 1,671 mm
(65.8 in)- 走行速度
最大: 14 km/h
(8.7 mph)最少: 0 km/h
(0 mph)- 上昇速度
最大: 0.8 m/s
(2.625 ft/s)最少: 0 m/s
(0 ft/s)- 下降速度
0.5 m/s, 0.55 m/s
(1.64 ft/s, 1.804 ft/s)- 登坂能力
最大: 20 %
最少: 7 %
- 出力
5.4 kW, 9.6 kW, 9.9 kW, 14 kW
(7.3 hp, 13.1 hp, 13.5 hp, 19 hp)- 作動圧力
180 bar
(2,610.7 psi)- 油圧流量
20 l/min
(5.3 us gal/min)- 騒音レベル
69.7 dB
詳細
概要
倉庫の生産性を念頭に設計された Hyster R1.4–R2.5（可動マスト搭載）は、高い揚程、優れた視界、柔軟なシャーシ構成により、屋内の過酷な運用ニーズに対応します。
主な特長
堅牢で耐久性のある設計
完全溶接のベースフレームは2種類のフォーク幅と4種類のフォーク長さを選択可能。1.4〜2.5トンを網羅する7モデル、4つのシャーシ長、複数の構成オプションにより多様な屋内用途に対応します。スリーピース設計により交換コストを低減し柔軟性を向上させます。標準とヘビーデューティーのマストは4,650mm〜12,750mmの揚程を提供し、高所でも安定性と残留容量を維持します。
高い快適性
人間工学に基づくオペレーターコンパートメントには次世代のコントローラーとモーター、プレミアムタッチスクリーン、ジョイスティック、調整可能なステアリングコラムを装備し、操作性と疲労低減に寄与します。
走行速度の向上
最高速度14 km/h、揚程12.5 mまでで最大0.8 m/sの揚速度によりサイクルタイムを短縮。180°/360°の操舵選択で狭通路での方向転換もスムーズです。VCM（Vehicle Control Manager）が牽引、操舵、油圧、電子制御を統合し、信頼性と診断性を向上させます。
視界性の高いマスト
独自のチャネル設計（特許出願中）はプロファイル幅を低減し、マスト越しの視界を改善しながら高所でも残留容量を保持します。幅広いマスト高さと構成により用途に最適化可能です。
高効率エネルギー制御
駆動・牽引・油圧モーターにフルACを採用し、方向転換を滑らかに行いサイクル速度と荷役制御を向上。ECO-eLoとHiPモードは生産性を損なうことなく最大20%の省エネを実現。自動回生式自己調整ブレーキは摩耗がなくブレーキパッドの交換を不要にします。
モデルと仕様
モデル | 荷重 | 揚程 | AST（幅 / 長さ） | バッテリー容量 | 重量
R1.4 | 1400kg | 10500mm | 2718 / 2764mm | 48V / 280–620Ah | 6861kg
R1.6N | 1600kg | 9000mm | 2762 / 2811mm | 48V / 420–775Ah | 6859kg
R1.6HD | 1600kg | 11400mm | 2834 / 2896mm | 48V / 560–775Ah | 8902kg
R1.6 | 1600kg | 10500mm | 2731 / 2767mm | 48V / 420–775Ah | 6971kg
R2.0HD | 2000kg | 12750mm | 2850 / 2904mm | 48V / 700–930Ah | 9755kg
R2.0 | 2000kg | 8150mm | 2795 / 2835mm | 48V / 560–775Ah | 7970kg
R2.5 | 2500kg | 8150mm | 2890 / 2915mm | 48V / 700–930Ah | 8902kg
ダウンロード
R1.4-2.5 技術ガイドがダウンロード可能です。
技術仕様
倉庫の生産性を念頭に設計された Hyster R1.4–R2.5（可動マスト搭載）は、高い揚程、優れた視界、柔軟なシャーシ構成により、屋内の過酷な運用ニーズに対応します。
主な特長
- 完全溶接の堅牢なベースフレーム（複数のフォーク幅/長さ）
- 人間工学に基づく操作席とプレミアム操作系
- 高速走行と選択可能な操舵モード
- 視界性に優れたマスト（Standard／Heavy Duty）
- ECO-eLoおよびHiPによる省エネモード
堅牢で耐久性のある設計
完全溶接のベースフレームは2種類のフォーク幅と4種類のフォーク長さを選択可能。1.4〜2.5トンを網羅する7モデル、4つのシャーシ長、複数の構成オプションにより多様な屋内用途に対応します。スリーピース設計により交換コストを低減し柔軟性を向上させます。標準とヘビーデューティーのマストは4,650mm〜12,750mmの揚程を提供し、高所でも安定性と残留容量を維持します。
高い快適性
人間工学に基づくオペレーターコンパートメントには次世代のコントローラーとモーター、プレミアムタッチスクリーン、ジョイスティック、調整可能なステアリングコラムを装備し、操作性と疲労低減に寄与します。
走行速度の向上
最高速度14 km/h、揚程12.5 mまでで最大0.8 m/sの揚速度によりサイクルタイムを短縮。180°/360°の操舵選択で狭通路での方向転換もスムーズです。VCM（Vehicle Control Manager）が牽引、操舵、油圧、電子制御を統合し、信頼性と診断性を向上させます。
視界性の高いマスト
独自のチャネル設計（特許出願中）はプロファイル幅を低減し、マスト越しの視界を改善しながら高所でも残留容量を保持します。幅広いマスト高さと構成により用途に最適化可能です。
高効率エネルギー制御
駆動・牽引・油圧モーターにフルACを採用し、方向転換を滑らかに行いサイクル速度と荷役制御を向上。ECO-eLoとHiPモードは生産性を損なうことなく最大20%の省エネを実現。自動回生式自己調整ブレーキは摩耗がなくブレーキパッドの交換を不要にします。
モデルと仕様
モデル | 荷重 | 揚程 | AST（幅 / 長さ） | バッテリー容量 | 重量
R1.4 | 1400kg | 10500mm | 2718 / 2764mm | 48V / 280–620Ah | 6861kg
R1.6N | 1600kg | 9000mm | 2762 / 2811mm | 48V / 420–775Ah | 6859kg
R1.6HD | 1600kg | 11400mm | 2834 / 2896mm | 48V / 560–775Ah | 8902kg
R1.6 | 1600kg | 10500mm | 2731 / 2767mm | 48V / 420–775Ah | 6971kg
R2.0HD | 2000kg | 12750mm | 2850 / 2904mm | 48V / 700–930Ah | 9755kg
R2.0 | 2000kg | 8150mm | 2795 / 2835mm | 48V / 560–775Ah | 7970kg
R2.5 | 2500kg | 8150mm | 2890 / 2915mm | 48V / 700–930Ah | 8902kg
ダウンロード
R1.4-2.5 技術ガイドがダウンロード可能です。
技術仕様
- メーカー: Hyster
- シリーズ: R1.4–R2.5（可動マスト式リーチトラック）
- 積載量: 1,400–2,500 kg
- マスト高さ: 4,650–12,750 mm
- マストオプション: Standard / Heavy Duty、独自チャネル設計
- AST寸法: モデルにより異なる
- バッテリー: 48V、容量 280–930 Ah
- 最高走行速度: 最大14 km/h
- 最大揚速度: 最大0.8 m/s（12.5 mまで）
- 操舵: 180°または360°
- 制御: VCMによる牽引/操舵/油圧統合制御および診断
- 省エネモード: ECO-eLo、HiP（最大約20%節電）
- ブレーキ: 自動回生式、自己調整、無摩耗
