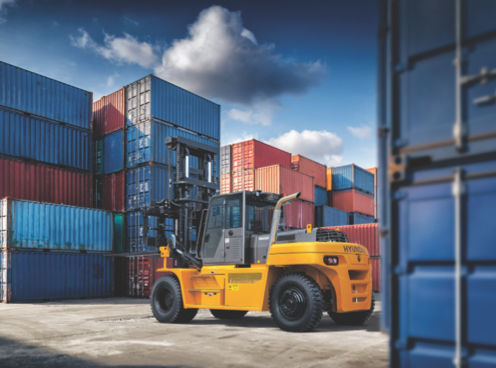

ディーゼルエンジン式フォークリフト 9V

乗り型港湾用産業用

概要

9Vシリーズのディーゼルフォークリフト（120D-9V、130D-9V、160D-9V、160D-9LV）は、荷重能力12〜16トン、荷重中心600 mmおよび1200 mmのオプションを備えています。港湾、ヘビーロジスティクス、産業用の過酷な環境を想定し、Stage V対応の燃費性能、操作者の快適性、保守性を両立しています。

快適性と操作性

• 標準装備のGrammer製プレミアムシートで終日の快適性を確保。
• 一体型の曲面フロントウィンドシールドとガラス製サイドドアで視界を向上。
• キャビン騒音を約5.9 dB低減し、操作者の疲労を軽減。
• 大きなアイコン表示のカラー監視モニターで運転状態を素早く確認。
• ステアリング径を縮小、ペダルを再配置して肩や脚の疲労を低減。

効率と性能

• Stage V Cumminsエンジン：120D-9V/130D-9VはB4.5、160D-9V/160D-9LVはB6.7で燃費向上を実現。
• 新設計のZFトランスミッションで応答性と信頼性を向上。
• ローダーセンシング（load-sensing）油圧システム（可変容量ポンプ、load-sensing MCV）により燃料消費を低減。
• オプションのトリプルセパレート（TS）マストで頭上作業時の視認性を改善。
• 高荷重作業に耐える堅牢な駆動アクスルを採用。

安全機能

• 主要シリンダーを左右に配した3段TSマストで前方視界を確保。
• 人為的ミスによる事故を抑制する自動パーキングブレーキ。
• シートベルトインターロックおよびOPSS（オペレータープレゼンス検知システム）で操作者不在時の操作を制限。
• コンソールスイッチで作動する速度制限や機体傾斜警報で安定性を管理。
• 不正使用を防止するパスコード保護スタート機能。

保守性

• 大きなカウンターウェイト開口部でアフタートリートメント装置の点検・交換が容易。
• 最大52°の自動チルトキャビンで動力系および電気/油圧系へのアクセスを確保。
• 外部収納の防水・防塵ヒューズ＆リレーボックスで電気系を保護。
• ウイングタイプのエンジンカバーと改良された計器クラスタで点検と診断を迅速化。

ハイライト
定格荷重：12,000 / 13,000 / 16,000 kg
荷重中心：600 / 1200 mm
揚程：3,010 – 7,500 mm（機種により異なる）

技術仕様

• シリーズ：9V-Series
• 対応モデル：120D-9V、130D-9V、160D-9V、160D-9LV
• エンジン：Cummins B4.5（120D-9V、130D-9V）、Cummins B6.7（160D-9V、160D-9LV）— Stage V
• トランスミッション：ZFトランスミッション（新）
• 油圧：可変容量ポンプとload-sensing MCVを備えたload-sensing油圧システム
• キャビン：次世代キャビン、騒音低減（約‑5.9 dB）、プレミアムシート、視認性向上、カラーモニター
• 安全：自動パーキングブレーキ、シートベルトインターロック、OPSS、傾斜警報、パスコード起動
• 整備性：大きなカウンターウェイト開口、最大52°のチルトキャビン、防水/防塵の集中ヒューズボックス
