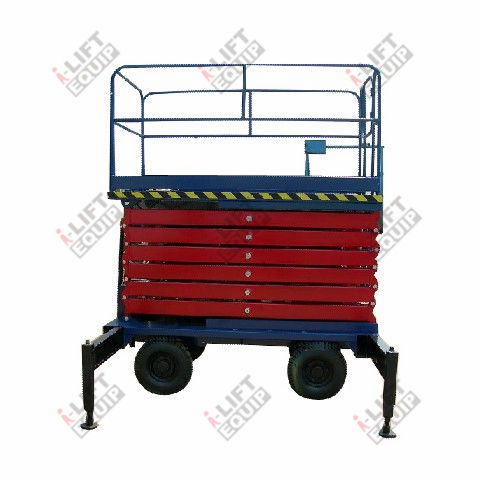

定置型シザース型高所作業車 SJY-LD series

電動式バッテリー式油圧式

製品概要
SJY-LDシリーズは、産業および建設現場での高所作業に適したシザーズ式高所作業台です。シザー型の機構により安定した垂直昇降が可能で、広い作業プラットフォームと高い荷重容量により複数の作業者や工具が同時に作業できます。機種ごとにプラットフォーム寸法、昇降高さ、定格荷重が異なり、現場の要件に応じて選択できます。

特長

• 主構造：高強度マンガン鋼を採用し、構造耐久性を確保。
• 定格容量を超えた運転を防ぐ過負荷保護装置を搭載。
• 故障時にプラットフォームを保持する落下防止装置。
• 障害発生時に制御された下降を行う緊急下降装置。

昇降台のオプション部品

• AC-380V 電源（一般サイズ）。
• AC-220V 電源。
• 直流（DC）電源。
• 手動油圧ユニット。
• 手動/電動の電源組合せ。

機種（技術仕様）
i-LIFT NO. | Model No. | Capacity kg(lb.) | Min. Platform Height mm(in.) | Max. Platform Height mm(in.) | Platform Size mm(in.) | Elevating Time (sec.)
2430101 | SJY0303 | 300 (660) | 800 (31.5) | 3000 (118.1) | 1300×700 (51.2×27.6) | 16
2430102 | SJY0503 | 500 (1100) | 1000 (39.4) | 3000 (118.1) | 1300×850 (51.2×34.6) | 16
2430103 | SJY0304 | 300 (660) | 1100 (43.3) | 4500 (177.2) | 1300×850 (51.2×34.6) | 31
2430104 | SJY0504 | 500 (1100) | 980 (38.6) | 4500 (177.2) | 1300×850 (51.2×34.6) | 31
2430105 | SJY0306 | 300 (660) | 980 (38.6) | 6000 (236.2) | 1800×880 (70.9×34.6) | 49
2430106 | SJY0506 | 500 (1100) | 980 (38.6) | 6000 (236.2) | 1800×880 (70.9×34.6) | 54
2430107 | SJY0307 | 300 (660) | 1200 (47.2) | 7500 (295.3) | 1800×1000 (70.9×39.4) | 62
2430108 | SJY0507 | 500 (1100) | 1280 (50.4) | 7500 (295.3) | 1800×1000 (70.9×39.4) | 62
2430109 | SJY0309 | 300 (660) | 1620 (63.8) | 9000 (354.3) | 1800×1000 (70.9×39.4) | 72
2430110 | SJY0509 | 500 (1100) | 1620 (63.8) | 9000 (354.3) | 1800×1000 (70.9×39.4) | 81
2430111 | SJY0510 | 500 (1100) | 1620 (63.8) | 10000 (433.1) | 2100×1150 (82.7×45.3) | 65
2430112 | SJY0311 | 300 (660) | 1620 (63.8) | 11000 (433.1) | 2100×1150 (82.7×45.3) | 73
2430113 | SJY0511 | 500 (1100) | 1620 (63.8) | 11000 (433.1) | 2100×1150 (82.7×45.3) | 80
2430114 | SJY0312 | 300 (660) | 1820 (71.7) | 12000 (472.4) | 2450×1350 (96.5×53.1) | 85
2430115 | SJY0512 | 500 (1100) | 1820 (71.7) | 12000 (472.4) | 2450×1350 (96.5×53.1) | 90
2430116 | SJY0314 | 300 (660) | 1980 (78) | 14000 (551.2) | 2450×1350 (96.5×53.1) | 98
2430117 | SJY0514 | 500 (1100) | 1980 (78) | 14000 (551.2) | 2450×1350 (96.5×53.1) | 120
2430118 | SJY0316 | 300 (660) | 2140 (84.3) | 16000 (629.9) | 2800×1500 (110.2×59) | 130

仕様

• 主構造：高強度マンガン鋼。
• 安全機構：過負荷保護、落下防止、緊急下降装置を内蔵。
• 選択可能な電源：AC-380V、AC-220V、直流、手動油圧、手動/電動。
• 利用可能な容量：300 kg（660 lb）および500 kg（1100 lb）。
• プラットフォーム寸法と最大高さは機種によって異なります。正確な寸法と昇降時間は上記の機種表を参照してください。
