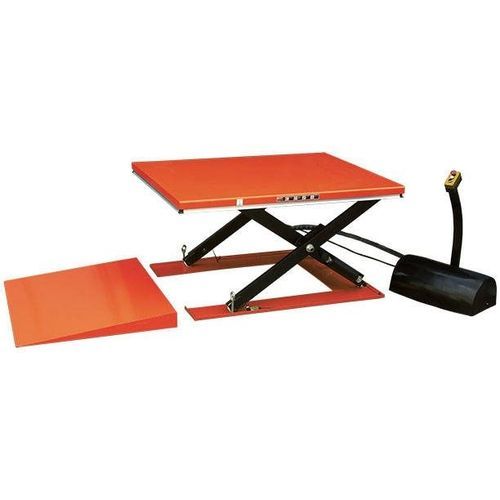

シザー昇降台 HY series

電動式油圧式電気油圧式

概要
HY-Series 低床電動リフトテーブルは、ピット不可の環境でパレットの効率的取り扱いや人間工学に配慮した荷役を行うためのシザー式リフトです。許容荷重は1～2トン、収納時の高さが非常に低い（85～105 mm）ため、設備への組み込みが容易で、Bucher製油圧ユニットや24V制御を採用し、産業用安全基準（EN1570）に適合した設計です。高品質部品により安定した昇降と安全な操作を実現します。

詳細

• 低床シザー式電動リフトテーブル、容量 1～2 トン（1000～2000 kg）
• プラットフォーム寸法と容量の異なる標準モデル10機種を用意
• 自己潤滑ローラーおよびブッシングを備えた堅牢なシザーメカニズム
• Bucher 製電動油圧ポンプを搭載
• 安全装備：EN1570 対応、挟まれ防止のクリアランス、ホース破断時遮断弁、セーフティトリップバー、上限リミットスイッチ
• 制御：24 V 制御電圧、デッドマン機能付きプッシュボタンハンドル；3 m ケーブル付ハンドコントローラー
• メンテナンスアクセスを考慮した設計
• メーカーの YouTube チャンネルに製品デモ動画あり

オプション

• 位置制御システム（発注時に調整範囲を指定してください）
• 220 V 単相電源

型式
HY2002 | 2000 kg (4400 lb) | 収納 105 mm (4.1 in) | 最大 870 mm (34.3 in) | プラットフォーム 1600 x 1000 mm (63 x 40 in) | 昇降時間 35 s
HY2001 | 2000 kg (4400 lb) | 収納 105 mm (4.1 in) | 最大 870 mm (34.3 in) | プラットフォーム 1600 x 1200 mm (63 x 47.2 in) | 昇降時間 35 s
HY1503 | 1500 kg (3300 lb) | 収納 85 mm (3.3 in) | 最大 860 mm (33.9 in) | プラットフォーム 1600 x 1200 mm (63 x 47.2 in) | 昇降時間 30 s
HY1502 | 1500 kg (3300 lb) | 収納 85 mm (3.3 in) | 最大 860 mm (33.9 in) | プラットフォーム 1600 x 1000 mm (63 x 40 in) | 昇降時間 30 s
HY1501 | 1500 kg (3300 lb) | 収納 85 mm (3.3 in) | 最大 860 mm (33.9 in) | プラットフォーム 1600 x 800 mm (63 x 31.5 in) | 昇降時間 30 s
HY1005 | 1000 kg (2200 lb) | 収納 85 mm (3.3 in) | 最大 860 mm (33.9 in) | プラットフォーム 1600 x 1000 mm (63 x 40 in) |昇降時間 25 s
HY1004 | 1000 kg (2200 lb) | 収納 85 mm (3.3 in) | 最大 860 mm (33.9 in) | プラットフォーム 1600 x 800 mm (63 x 31.5 in) | 昇降時間 25 s
HY1003 | 1000 kg (2200 lb) | 収納 85 mm (3.3 in) | 最大 860 mm (33.9 in) | プラットフォーム 1450 x 800 mm (57.1 x 31.5 in) | 昇降時間 25 s
HY1002 | 1000 kg (2200 lb) | 収納 85 mm (3.3 in) | 最大 860 mm (33.9 in) | プラットフォーム 1600 x 1140 mm (63 x 44.9 in) | 昇降時間 25 s
HY1001 | 1000 kg (2200 lb) | 収納 85 mm (3.3 in) | 最大 860 mm (33.9 in) | プラットフォーム 1450 x 1140 mm (57.1 x 44.9 in) | 昇降時間 25 s

仕様

• 容量範囲：1000–2000 kg（1–2 トン）
• 収納高さ：モデルにより 85–105 mm
• 最大高さ：モデルにより概ね 860–870 mm
• プラットフォーム寸法：1450 x 800 mm ～ 1600 x 1200 mm（インチ換算記載）
• 昇降時間：モデルにより 25–35 秒
• 油圧ユニット：Bucher 電動油圧ポンプ
• 制御システム：24 V、デッドマン付きハンドル；3 m ケーブル付ハンドコントローラー
• 安全装置：EN1570 準拠、ホース破断弁、セーフティトリップバー、上限リミットスイッチ、挟まれ防止クリアランス
• 機械部：自己潤滑ローラーおよびブッシング
• 標準モデル数：10
• オプション：220 V 単相電源および位置制御システム
