シザー昇降台 HU series

電動式電気油圧式定置型

製品概要

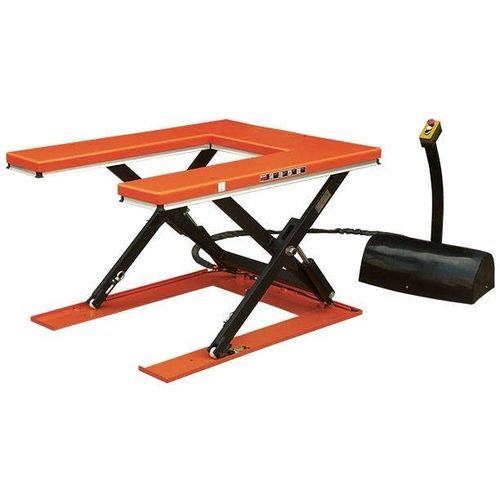

HUシリーズのU字型電動リフトテーブル（例：HU1000、HU1500）。ロー・プロファイルのシザー構造と内部Uプラットフォームにより、ハンドパレットトラックがシザー間を通過してパレットを直接載せることができます。Bucher社製電動油圧ポンプによる安定した昇降。天板下の安全バーは下方向に障害物を検知すると下降を停止します。過負荷保護および油圧管破損時の急降下を防ぐ防爆弁を装備。内部電源ユニットには安全弁と補償流量スイッチを備え、過負荷防止と低速制御が可能です。

主な特長

• HU600、HU1000、HU1500、HU2000などの複数容量でのU字型電動リフトテーブル
• 例示容量：モデルにより1000 kgまたは1500 kg
• 折りたたみ時のプラットフォーム高さ：85 mm（ピットやランプ不要）
• Bucher製電動油圧ポンプ
• 内部Uプラットフォームによりハンドパレットトラックがシザー間を通り直接パレット搬入可能
• 産業環境向けのデッドマン機能付き押ボタンハンドルコントローラ
• 安全機能：天板下の安全バー、過負荷保護、防爆弁、安全弁、補償流量スイッチ、挟み込み防止フォーク
• 下降速度制御弁による制御された下降
• パレタイジングや梱包ステーション、製造・保守環境に適合

U字型電動リフトテーブルの詳細

• プラットフォーム寸法（HU1000）：1450 × 1140 mm
• プラットフォーム寸法（HU1500）：1600 × 1160 mm
• 内部Uプラットフォーム寸法：1050 × 585 mm
• 折りたたみ高さ：85 mm
• 最大昇高さ（例）：860 mm
• 昇降時間（例）：HU1000 = 25 s；HU1500 = 30 s

オプション

• ポジションコントロールシステム（注文時に調整範囲を指定してください）

モデルと技術データ
i-LIFT NO. | Model No. | Capacity kg(lb.) | Lowered Height mm(in.) | Raised Height mm(in.) | Platform Size mm(in.) | Lift Time (sec.)
— HU1000 | HU1000 | 1000 | 85 | 860 | 1450×1140 | 25
— HU1500 | HU1500 | 1500 | 85 | 860 | 1600×1160 | 30

技術仕様

• シリーズ：HU-Series
• 利用可能モデル：HU600、HU1000、HU1500、HU2000（カスタマイズ可）
• 例示容量：1000 kgおよび1500 kg
• プラットフォームサイズ：HU1000 = 1450 × 1140 mm；HU1500 = 1600 × 1160 mm
• 内部Uプラットフォーム：1050 × 585 mm
• 折りたたみ時高さ：85 mm
• 昇高さ（例）：860 mm
• 昇降時間（例）：HU1000 = 25 s；HU1500 = 30 s
• 油圧ポンプ：Bucher電動油圧ポンプ
• 操作：デッドマン付き押ボタンハンドルコントローラ
• 安全：天板下の安全バー、過負荷保護、防爆弁、安全弁、補償流量スイッチ、挟み込み防止フォーク、下降速度制御弁
• 用途：パレタイジング、梱包ステーション、製造・保守業界
