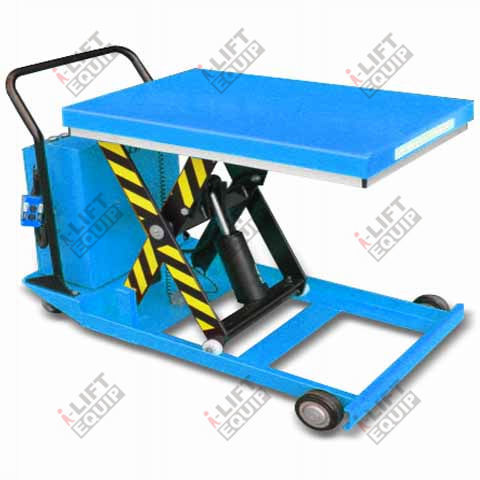

シザー昇降台 BZ70A

電動式油圧式手動式

製品
BZ/EZ SERIES モバイルリフトテーブルは、工業環境での材料の据え付けと位置決め向けに設計されています。

主な特長

• 最低高さ230 mm（9 in）の低床型シザーデザインで積載が容易。
• 足踏み式油圧ポンプ（手動タイプ）により精密な操作が可能。
• 電動タイプはEN1570およびASMEの安全基準に適合。
• 2種類のテーブルサイズと700〜750 kgの荷重容量のモデルバリエーション。

型式と仕様表
i-LIFT NO. | Model No. | 荷重 kg(lb.) | テーブルサイズ mm(in.) | テーブル高さ（最小/最大） mm(in.) | 前輪径 mm(in.) | 操舵輪径 mm(in.)
1310101 | BZ70A | 700 (1540) | 916×610 (36.1×31.5) | 230/840 (9.1/33.1) | φ125 (φ5) | φ100 (φ4)
1310102 | BZ70B | 700 (1540) | 1220×610 (47.2×31.5) | 230/1065 (9.1/41.9) | φ125 (φ5) | φ100 (φ4)
1310103 | EZ75A | 750 (1650) | 916×610 (36.1×31.5) | 230/840 (9.1/33.1) | φ125 (φ5) | φ100 (φ4)
1310104 | EZ75B | 750 (1650) | 1220×610 (47.2×31.5) | 230/1065 (9.1/41.9) | φ125 (φ5) | φ100 (φ4)

仕様 / 技術仕様

• シリーズ: BZ/EZ SERIES モバイルリフトテーブル
• モデル: BZ70A (1310101), BZ70B (1310102), EZ75A (1310103), EZ75B (1310104)
• 荷重: BZ70A/B は700 kg (1540 lb)、EZ75A/B は750 kg (1650 lb)
• テーブルサイズ: 916×610 mm (36.1×31.5 in) および 1220×610 mm (47.2×31.5 in)
• テーブル高さ（最小/最大）: 機種により 230/840 mm (9.1/33.1 in) と 230/1065 mm (9.1/41.9 in)
• 前輪径: φ125 mm (φ5 in)
• 操舵輪径: φ100 mm (φ4 in)
• 最低プロファイル高さ: 230 mm (9 in)
• 操作: 足踏み式油圧ポンプ（手動タイプ）；電動タイプはEN1570およびASMEに適合
