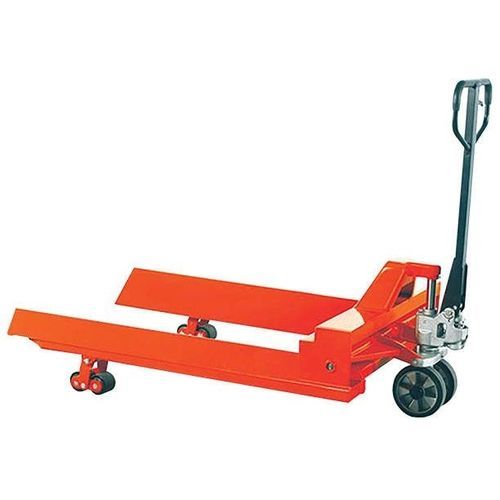

油圧式パレットトラック AC20R series

手動重量物用コンパクト

概要
AC20R Series 手動ロール取扱いパレットトラックは、紙管、カーペットロール、テキスタイルリールなどの円筒形荷重の安全かつ効率的な搬送のために設計されています。手動走行と油圧（オイルポンプ）による揚程を組み合わせた、油圧式パレットトラックの動作方式です。

詳細

• ロール搬送専用設計（紙、カーペット、繊維などの円筒形材料対応）
• 安定した揚程を実現するヘビーデューティー油圧ポンプ
• 降下速度を制御するシステム
• 過負荷バルブを内蔵し作業者と機器を保護
• 強化された三点ラバーグリップ付きの人間工学的ハンドルで操作性向上
• ロール径対応レンジ（最小／最大 mm）：600/800、800/1200、1200/1500の3レンジ
• モデルによりフォーク幅（外幅）850 mm、1000 mm、1150 mmを選択可能

特長

• 円筒形荷重を確実に保持する最適化された形状
• オイルポンプによるスムーズな手動揚程を実現する堅牢な油圧システム
• 手動搬送と油圧揚程の組合せによる運用
• 重いロールの安全な降下を可能にする降下速度制御
• 過負荷防止バルブにより過荷重時の損傷を防止
• 作業者の操作性向上のための強化三点ラバーグリップハンドル
• 全モデル共通の高荷重能力：2000 kg
• 堅牢でコンパクトな構造、総重量はモデルにより異なる

モデル表

• AC20R1500 | 容量：2000 kg | ロール最小径：Ø1200 mm | ロール最大径：Ø1500 mm | フォーク長：1100 mm
• AC20R1000 | 容量：2000 kg | ロール最小径：Ø800 mm | ロール最大径：Ø1200 mm | フォーク長：1100 mm
• AC20R700 | 容量：2000 kg | ロール最小径：Ø600 mm | ロール最大径：Ø800 mm | フォーク長：1100 mm

使用上の注意
主に円筒形の荷物（紙、繊維、カーペット等）の搬送を目的としています。ロール径と設置条件に応じてモデルおよびフォーク幅を選定してください。発注前にフォーク幅とロール対応範囲を確認してください。

技術仕様

• モデルファミリー：AC20R Series
• 動作：手動押しで油圧（オイルポンプ）により揚程
• 油圧システム：ヘビーデューティー油圧ポンプ
• 安全機構：降下速度制御および過負荷バルブ
• ハンドル：強化三点ラバーグリップ付きの人間工学設計
• 対応フォーク幅：850 mm、1000 mm、1150 mm（モデルにより異なる）
• ロール径レンジ（最小／最大 mm）：600/800、800/1200、1200/1500
• 容量：2000 kg（全モデル）
• フォーク長：1100 mm（記載モデル共通）
• 概算総重量：120–130 kg（モデルにより異なる）
• 代表的な用途：紙管、カーペットロール、テキスタイルリールなどの円筒形貨物
