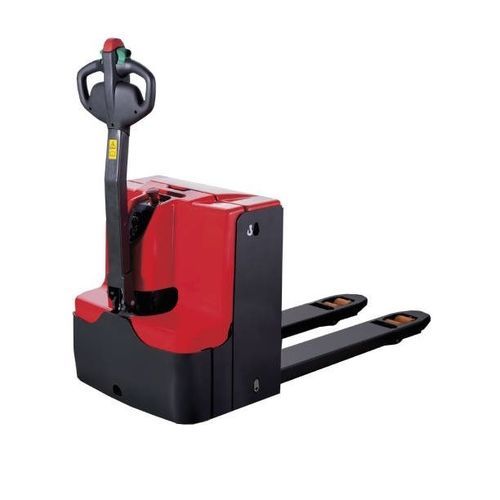

電動式パレットトラック PT16L series

バッテリー式静音倉庫用

概要

• PT16L 歩行式電動パレットトラックシリーズは、狭い通路でのコンパクトかつ高い操縦性を必要とする荷役作業向けに設計されています。
• 主フレーム厚 8 mm の構造で、産業環境での連続使用に対応します。
• ドイツ製 AC 駆動モーターにより、メンテナンス負担を低減します。
• 主要コンポーネントは Kordel、Intorq、Wicke、Zapi 等の信頼できるブランドを採用しています。
• 長いステアリングハンドルと人間工学に基づく配置により、作業者の負担軽減および MSD（筋骨格系障害）の予防を支援します。

性能および主要データ

• 走行速度：6 km/h。
• 登坂能力：荷有り 8 %、無荷 15 %。
• 電磁ブレーキ搭載。
• 車輪：ポリウレタン（PU）、Ø 230 mm。
• 標準フォーク上昇高さ：125 mm；最低フォーク高さ：85 mm；最大フォーク高さ（マスト仕様）：1,335 mm。
• 800 × 1,200 パレット用通路幅（PT16L）：1,935 mm。
• フォーク寸法（標準）：厚さ 60 mm / 幅 173 mm / 長さ 1,150 mm；フォーク幅オプション：540 mm または 680 mm（その他は要相談）。
• 地上高：25 mm。最小回転半径（PT16L）：1,440 mm。
• CAN-BUS マルチプレクシングシステムにより通信を最適化し、メンテナンス時間を短縮します。
• メンテナンス性重視の設計：カウルはネジ2本で脱着可能；車輪およびローラーはリフティング装置なしで交換可能。
• バッテリー（PT16L）：160 Ah 2VBS（約150 kg）、短尺トラックや狭所作業に適合。ステンレス製バッテリーハウジングによりメンテナンスと腐食を低減。
• Zapi モーターコントローラ（IP54）により防塵・防まつ性を確保。駆動モーターとブレーキは車体で保護。
• 運転者耳位置での騒音（EN 12053）：67 dB（PT16L）。

モデル（データ表）
Model No.: PT16L-2000 — 容量：1,600 kg — 最低フォーク高さ：85 mm — 最高フォーク高さ：1,335 mm — 荷重中心：900 mm — ホイールベース：1,971 mm
Model No.: PT16L-1800 — 容量：1,600 kg — 最低フォーク高さ：85 mm — 最高フォーク高さ：1,335 mm — 荷重中心：900 mm — ホイールベース：1,771 mm
Model No.: PT16L — 容量：1,600 kg — 最低フォーク高さ：85 mm — 最高フォーク高さ：1,335 mm — 荷重中心：600 mm — ホイールベース：1,261 mm

オプション

• 荷重バックレスト（荷台背もたれ）。
• バッテリー側面抜き出し機構（バッテリー交換を容易にするため）。
• フォーク寸法のカスタム対応（例：540 mm または 685 mm など）。
• バッテリー自動給水システム。

技術仕様

• シリーズ：PT L 歩行式電動パレットトラック。
• 主フレーム厚：8 mm。
• 駆動モーター：ドイツ製 AC モーター、メンテナンス不要。
• コントローラ：Zapi、IP54（防塵・防まつ）。
• CAN-BUS によるマルチプレクシングで性能向上とダウンタイム削減。
• 走行速度：6 km/h。
• 登坂能力：8 %（荷有り） / 15 %（無荷）。
• ブレーキ：電磁式。
• 車輪：PU、Ø 230 mm。
• 標準上昇高さ：125 mm；フォーク寸法：60 mm（厚さ） / 173 mm（幅） / 1,150 mm（長さ）。
• フォーク幅オプション：540 mm または 680 mm（その他は要相談）。
• 地上高：25 mm；回転半径：1,440 mm；通路幅（800×1,200）：1,935 mm。
• バッテリー：160 Ah 2VBS（約150 kg）、狭所使用向け；ステンレス製ハウジング付属。
• メンテナンスアクセスが容易：カウルはネジ2本で脱着可能；車輪・ローラーはリフティングなしで交換可能。
• 騒音レベル：67 dB（EN 12053）、運転者耳位置（PT16L）。
• オプション：荷重バックレスト、側面バッテリー抜き出し、自動給水、各種フォーク寸法。
